Современное оборудование для бестраншейной прокладки инженерных коммуникаций позволяет выполнять подземные работы по проведению трубопроводов и коммуникаций, абсолютно не нарушая дорожное покрытие, что выгодно как экономически, так и экологически.
Комплектация оборудования для бестраншейной прокладки инженерных коммуникаций
Современное оборудование для бестраншейной прокладки инженерных коммуникаций состоит из таких частей:

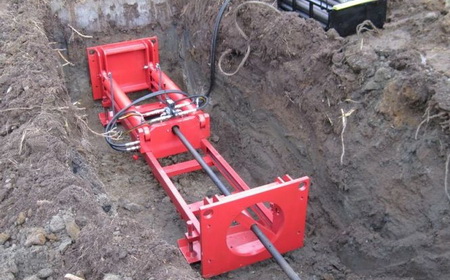

- домкратная станция, оборудованная пультом управления;
- приводная дизельмаслостанция;
- система наведения агрегата для выполнения бестраншейной прокладки труб.
- оборудование для работы: расширители, трубы, штанги и т. д.
Варианты бестраншейной прокладки коммуникаций
Благодаря специальному оборудованию, бестраншейная прокладка коммуникаций выполняется несколькими способами:
- горизонтально-направленное бурение — подходит для прокладки трубопроводов в рамках строго до 1400 мм. Вариант этот достаточно прост. Установка оборудования осуществляется на берегу реки или на самом краю дороги и по определенной траектории выполняет бурение пилотной скважины. В результате, бур выходит с противоположной стороны препятствия с невероятной точностью. Производится бурение в один этап или в несколько (все зависит от количества труб для прокладки). В процессе бурения используется бетонит (он нужен для смазки и формирования канала), что облегчает прокладку труб;
- прокалывание земли — применим для прокладки труб в рамках диаметра не больше 150 мм. Этот метод заключается в эксплуатации проталкивающей силы гидравлических домкратов. Крепление конуса происходит в передней части трубы из стали (труба играет роль кожуха). Под действием усилий, поступающих от домкратов прямо на торец трубы, конус раздвигает в стороны грунт. В качестве домкрата можно использовать усилия бульдозеров, тракторов, пневмоударных или виброударных машин;
- забивка стальных труб — этот метод подходит для забивки труб из стали, имеющих диаметр, не превышающий 2000 мм. В данном случае трубы вдавливаются в грунт концом, который открыт. Конец трубы оборудован ножевым устройством. Попадающий в полость трубы грунт удаляется из забоя вручную или же при помощи механизированного способа;
- замена трубопровода (или метод санации) — этот вариант бестраншейного бурения актуален при ремонте вышедшего из рабочего состояния или же замене устаревшего трубопровода с диаметром не больше 800 мм. В сравнении с траншейным методом, пропадает необходимость прекращать движение транспорта и нарушать привычный жизненный устой. Разрушающая головка динамическими ударами разбивает старый трубопровод (или асбоцемент, чугун, бетон), одновременно выполняя прокладку новых труб.
