Установки проталкивания труб (до 1420 мм) УПТ-700

Запросить цену

Такое оборудование, как установки проталкивания труб до 1420 мм УПТ 700 разработаны специально для проталкивания труб диаметром от 426 мм до 1420 мм в переходы тоннельного типа.

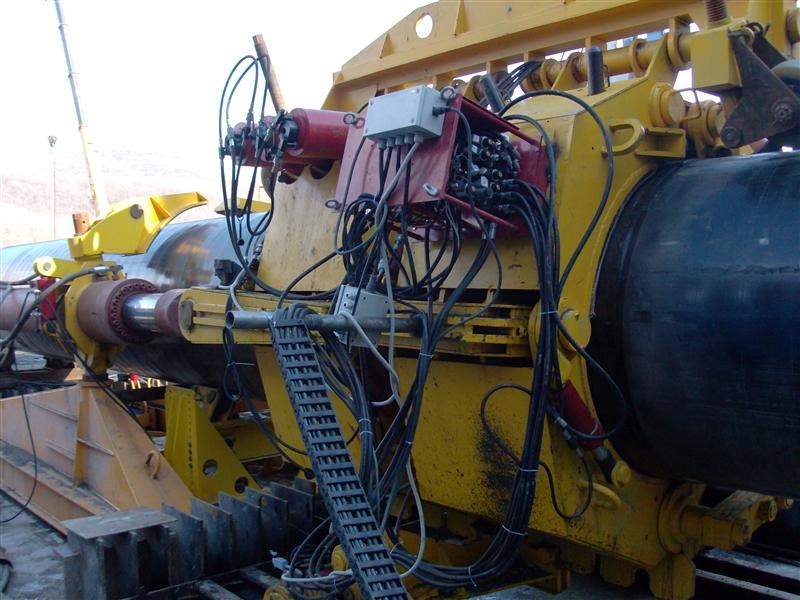

Конструкция установки проталкивания труб до 1420 мм упт 700

Данное оборудование (установки проталкивания труб до 1420 мм упт 700) состоит из опоры, которая располагается на фундаменте. На поворотных цапфах опоры оборудуются два гидроцилиндра надвижки силового типа, которые нужны для проталкивания трубы. Сами гидроцилиндры соединяются с упорными цапфами. Обжимные сектора от А до Г, которые образуют кольцо, устанавливаются на упорных цапфах.

Сектора, которые предназначаются для захвата трубы с помощью трех гидроцилиндров обжима, также стягивают секторы А и Б. Секторы Б и В на своих боковых поверхностях имеют четыре гидроцилиндра монтажного типа, которые непосредственно во время монтажа раскрывают Б и В сектора.

Траверса снабжается роликами качения опорного типа. В зависимости от показателя диаметра трубы, при помощи винта можно регулировать расположение каждой пары роликов. Мерный ролик в рабочем положении опускается на трубу, затем отмеряет конкретное расстояние проталкиваемой трубы непосредственно при обратном ходе с невероятной точностью до 1 мм.

Рабочий принцип установки проталкиваемой трубы

Когда в гидроцилиндры обжима попадает давление, полукольца сжимаются. Затем давление подается в гидроцилиндры тележки, а после этого в главные гидроцилиндры. Обжатая полукольцами труба продвигается на шаг гидроцилиндра 4000 мм. Выдвижение занимает 7 мин. Гидрораспределитель после выдвижения гидроцилиндров переключается в нейтральное положение, благодаря чему давление подается в гидроцилиндровые сливные обжимные полости. А сектора от А до Г освобождают трубу, из-за чего траверса через ролики ложится на проталкиваемую трубу. Когда давление подается в полости сливного типа гидроцилиндров, полукольца через ролики каретки опираются о трубу, что служит смещению  в исходное положение.

Особенности установки проталкивания труб

Данные установки имеют ряд своих особенностей, среди которых:

  • после кратковременного хранения (до 1 месяца) не разбирая сектора, установку можно использовать в работе без выполнения дополнительных процедур по регулировке узлов и настроек, входящих в ее состав;
  • масса проталкиваемой трубы должна быть в рамках не больше 2000 т.;
  • маслостанция имеет смонтированный центральный пульт управления;
  • коэффициент трения качения проталкиваемой трубы и трения скольжения о ролики или подложку имеет предел до 0,3. Одновременно с этим, сопротивление, которое оказывает среда на вытягиваемую или проталкиваемую трубу должно находится в рамках до 700 т.с.;
  • труба проталкивается на расстояние, которое устанавливается проектом и зависит от коэффициента трения скольжения, угла подъема, толщины стенки, коэффициента качения и материала трубы;
  • установка наделена насосной станцией с производительностью 30л/мин.

Технические характеристики

Параметры
Значения
Номинальное давление, МПа
50
Номинальное суммарное усилие прямого хода гидроцилиндров надвижки, тс
350x2=700
Ход поршней гидроцилиндров надвижки, мм
4000
Номинальное суммарное усилие прямого хода гидроцилин-дров обжима, тс
200x6=1200
Ход поршней гидроцилиндров обжима, мм
300
Номинальное усилие прямого хода гидроцилиндра, тс
39
Ход поршня гидроцилиндра, мм
915
Номинальное усилие прямого хода гидроцилиндров монтажа, тс
(10х4)+(10х4)=80
Ход поршня гидроцилиндров монтажа, мм
85
Номинальное усилие прямого хода гидроцилиндров горизонта, тс
16x2=32
Ход поршня гидроцилиндров горизонта, мм
595
Номинальное усилие прямого хода гидроцилиндра, тс
20x3=60
Ход поршня гидроцилиндра, мм
100
Номинальное усилие прямого хода гидроцилиндра, тс
10x2=20
Ход поршня гидроцилиндра, мм
100
Рабочая жидкость
Масла всесезонные гидравлические: ВМГЗ ТУ 38.101479; МГЕ-10А ОСТ 38 01281
Диапазон рабочих температур,°С
от минус 30 до плюс 40
Габаритные размеры, мм длина ширина высота
9690 3020 4840
Масса, т
51
Рабочий объем, л
600
Объем заполнения, л
200
Рекомендуемая насосная станция
НЭЭ50.30,0хЗИ1000.Т1Х
Скорость проталкивания, мм/мин
600
Установленная мощность (50 Гц, 380 В), кВт, не более
100
