Установка для продавливания труб

Такое оборудование, как установка для продавливания труб необходимо для прокладки разнообразных подземных коммуникаций. Этот аппарат подходит для работы с трубами самых разных диаметров, благодаря чему считается универсальным и востребованным.

Из чего состоит установка для продавливания труб

Данное оборудование, как установка для продавливания труб складывается из таких компонентов:

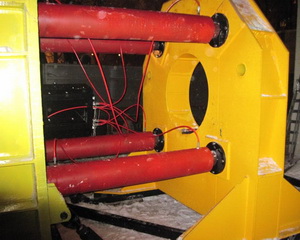

  • силовой блок, в основе которого находится рама, три силовых гидравлических цилиндра, упорная плита, пульт управления, направляющая секция и нажимное устройство;
  • люнеты (опция);
  • комплект рукавов для соединения с высоким давлением;
  • насосная гидравлическая станция с электрическим или дизельным двигателем (может быть однопостовой или двухпостовой).

Особенности установки для продавливания труб

Главным преимуществом данного вида оборудования в сравнении с другими аналоговыми системами является присутствие нажимного универсального устройства специальной конструкции, благодаря чему обеспечивается равномерное распределение нагрузки по всему периметру продавливаемой трубы. Таким образом, исключается возможность ее деформации и деформации прочной упорной плиты.

По желанию заказчика установка может дополнительно укомплектовываться специальными поддерживающими люнетами, которые необходимы для укладки продавливаемой трубы.

Особенности метода продавливания труб

Этот метод заключается в том, что в грунт труба входит без наконечника, непосредственно открытым концом (попросту вдавливается в грунт). Попадающий внутрь трубы грунт, постепенно удаляется.

Продавливание труб считается наиболее эффективным методом, когда необходима прокладка больших труб (от 800 мм в диаметре). Для мощных установок с наличием нескольких домкратов, которые зачастую используются в процессе продавливания в твердых грунтах крупных труб, понадобятся высокопрочные, упорные стены.

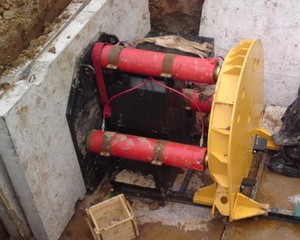

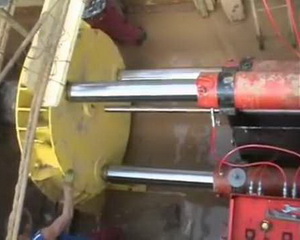

Процесс продавливания трубопровода разделяют на два этапа: подготовительные работы и выполнение основного задания. Подготовительный этап заключается в сооружении котлованов (рабочего и приемного), которые затем обносят ограждениями. Далее осуществляют монтаж направляющих и упорной стены, устанавливают саму трубу со специальной нажимной установкой. Основное задание заключается в выполнении рабочих этапов по прокладке трубопровода: непосредственное продавливание трубы в соответствии с длиной штока домкрата, осуществление обратного хода штока и постановки патрубка.
