Система локации RD385L

Запросить цену

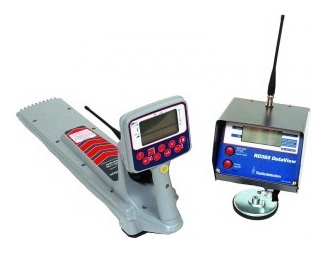

Система контроля установки ГНБ - RD385L

В комплект системы входят:

  1. Приемник(локатор) RD385L со встроенными системами  регулировки, калибровки, а так же отображения параметров на ЖК дисплее.
  2. Дистанционный монитор RD385 DataView(опция), монтируемый на рабочем месте оператора буровой установки ГНБ.
  3. Зонды-излучатели, монтаж которых производится непосредственно в буровую головку для дальнейшей передачи данных бурения.

Приемник (Локатор) RD385L

Во время работы приемник RD385L находится в руках оператора ГНБ. Он снимает информацию, передаваемую зондом - температуру зонда, глубину бурения, крен, угол наклона, уровень заряда батареи, положение бурильной головки.

Зонд смонтирован в головке бура. С помощью зондов, работающих на частотах 8 кГц либо 33 кГц и размерами 203х25.4 мм и 380х32 мм возможно осуществлять качественный контроль за пилотным бурением на глубинах в пределах от 4-х до 15-ти метров.

В компании Radiodetection был разработан высокотехнологичный зонд, который получил название «незасыпающий», он с успехом применяется в установках ГНБ с малой скоростью вращения буровой головки.

Приемник RD385 работает в режимах, которые позволяют использовать его как стандартный локатор для определения газопроводов, нефтепроводов, электрокабелей, кабелей связи, оптоволоконных кабелей, водопроводов, канализации и определения глубины их залегания до 5 метров.

RD385 работает в двух режимах локации:

Пассивном режиме (без использования генератора) (50 Гц) приемник RD385 обнаруживает сигналы, которые излучаются нагруженными силовыми кабелями а также сигналы, «наведенные» ЛЭП на коммуникации, расположенные в зоне их влияния. В пассивном режиме (14 кГц - 26 кГц) приемник RD385 обнаруживает сигналы радиостанций очень низкой частоты (ОНЧ), переизлучаемые подземными металлическими трубопроводами и кабелями.

Активном режиме (работа с генератором). Работа с Генератором как в индукционном режиме так и при гальваническом подключении к искомой линии на одной из двух частот (8 кГц, 33 кГц) и при использовании двух уровней выходной мощности. В этом режиме можно определить глубину залегания трубопровода

Дистанционный монитор RD385 DataView (опция)

Приемник RD 385L имеет возможность передавать на расстояние до 250м. данные, которые затем отображаются на Дистанционном мониторе это угол наклона, крен, глубина. Дистанционный монитор устанавливается на рабочем месте оператора в удобном месте на бурильной машине и обеспечивает удобство рулевого управления.
