Такие конструкции, как установки для прокола УНП были разработаны для точной прокладки коммуникаций, находящихся под землей.
Рабочий принцип установки управляемого прокола грунта
Вся конструкция располагается в котловане, а для ее закрепления используют анкеры. Специальный скошенный наконечник, который обеспечивает прямолинейность траектории движения, устанавливается на буровую пилотную штангу с оборудованным зондом (он нужен для системы локации).
Буровые штанги, одновременно вращаясь, вдавливаются в грунт и образуют пилотную скважину. Если нужно изменить траекторию движения пилотной скважины, используют систему локации, которая определяет требуемое направление. Затем скошенный наконечник принимает другое положение и выполняется вдавливание в грунт штанг, без их поворота.
После того, как буровые штанги выйдут в приемный котлован, выполняется скручивание штанги с зондом. Затем устанавливается расширитель определенного диаметра. Далее расширитель одновременно уплотняет почву и увеличивает диаметр скважины.
Установки для управляемого прокола УНП: особенности
Установки для прокола УНП позволяют выполнять прокол в грунтах от 1 по 3 категории под трамвайными путями, автодорогами, естественными препятствиями, железнодорожными насыпями и т. д. для последующей прокладки металла, кабеля или труб ПНД.

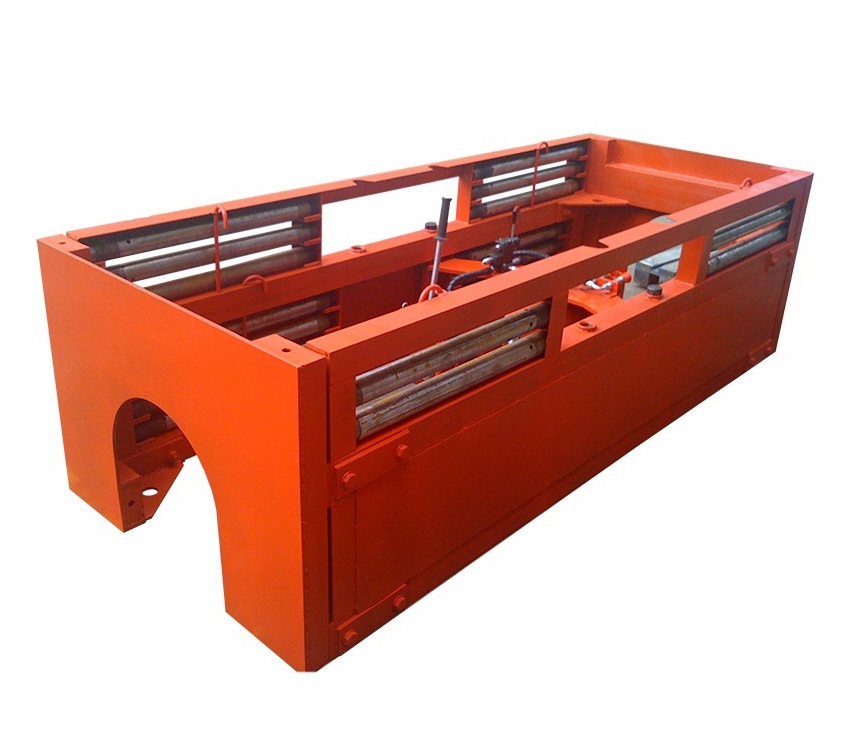

Как правило, установку для прокола грунта производят разборной. Сегодня эти конструкции комплектуют двумя видами рам: исполнение в котлованном виде и исполнение в котлованном виде в облегченном варианте.
Управление всей установкой осуществляется благодаря размещенному на раме блоку гидроуправления. Конструкция поддерживает работоспособность даже при 100% относительной влажности воздуха. В качестве источника энергии используют гидросистему любой техники строительно-дорожного направления или гидравлическую маслостанцию (конкретно типа НСД-2-40).
Чтобы обеспечить направленное движение в профиль и в план, прямо в рабочем процессе предусмотрено применение высокоточной системы локации. По желанию заказчика, данную установку можно дополнительно укомплектовать высококачественной навигационной системой отечественного производства. Рабочая глубина зонда (максимальная) — до 50 м. Удаление зонда от конструкции (максимум) — до 1200 м.
Дополнительная комплектация аппарата УНП
По желанию заказчика, установки для управляемого прокола УНП можно дополнить такими составляющими:
- захват;
- расширитель;
- система локации;
- контейнер для шланга;
- нож — расширитель.
|
Параметры
|
УНП-40Б
|
|---|---|
|
Диаметр протягиваемой трубы или футляра, мм
|
до 400
|
|
Диаметр разрушаемой трубы или футляра, мм
|
до 220
|
|
Длина прокладываемого трубпопровода, м
|
150
|
|
Толкающее усилие, тс
|
40
|
|
Тянущее усилие, тс
|
40
|
|
Раб. давление, МПа
|
16
|
|
Кол-во гидроцилиндров, шт
|
1
|
|
Ход штока гидроцилиндра, мм
|
230
|
|
Раб. длина штанги, мм
|
805
|
|
Диаметр штанги, мм
|
50
|
|
Расход масла при давлении 16 МПа, л/мин
|
20-60
|
|
Габариты, мм (ДxШxВ)
|
3108x790x798
|
|
Вес, кг
|
782
|
