Чтобы выполнить прокладку разнообразных видов подземных коммуникаций (электрический кабель, канализация, водопровод, газопровод), используют установки управляемого прокола грунта «Стрела».
Виды работ, которые выполняют установки управляемого прокола грунта «Стрела»
Благодаря такому устройству, как установки управляемого прокола грунта «Стрела», можно легко выполнить следующие задания:
- прокладка новых футляров и труб с диаметром не больше 400 мм;
- прокладка кабеля связи и электрокабеля;
- продавливание труб с закрытым концом и имеющих диаметр не больше 150 мм;
- замену трубопроводов, которые вышли из рабочего строя. Замена осуществляется методом разрушения негодной трубы с диаметром не больше 180 мм и одновременной протяжкой новой. Эта процедура может выполняться с сохранением предыдущего диаметра трубопровода или, если нужно, его предварительно расширяют (не больше чем в 1,5 раза).

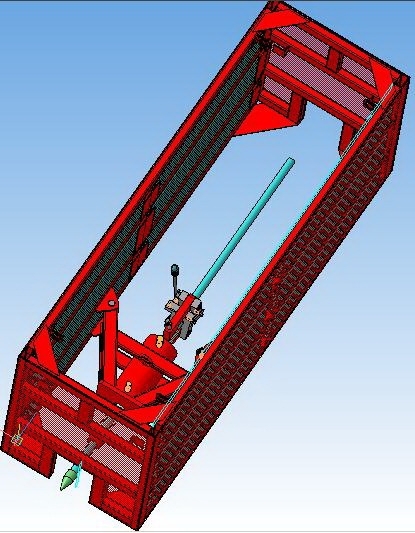

Преимущества установки "Стрела"
Применение именно установки «Стрела», позволяет получить следующие преимущества:
- для всего обслуживания установки необходимо всего несколько рабочих;

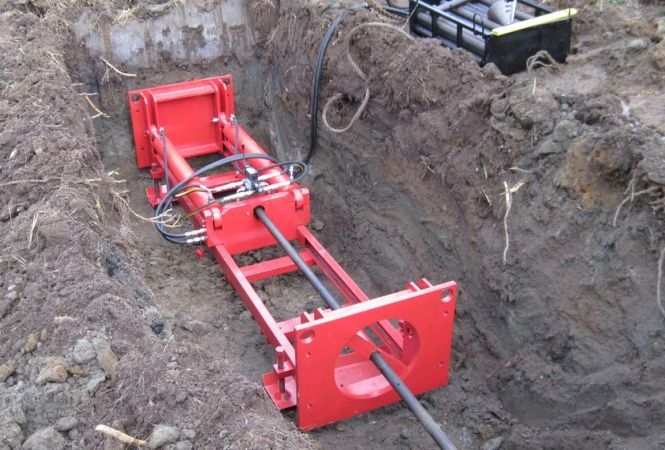

- благодаря большой площади упорных плит, лишнее время и ресурсы не тратятся на укрепление стенок (передней и задней) рабочего котлована;
- силовые гидравлические цилиндры располагаются прямо на нажимном подвижном устройстве. Что дает возможность менять их положение работы для достижения большей силы протягивания;
- небольшой вес конструкции позволяет для транспортировки и установки использовать стандартный автомобильный манипулятор;
- производство нажимного подвижного устройства происходит по самым модернизированным схемам, что дало возможность сократить длину оборудования;
- благодаря специальной замковой резьбе, увеличились прочностные показатели резьбового соединения, свинчивание штанг, а также их срок службы.
Дополнительная комплектация установки "Стрела"
По желанию заказчика эти установки можно дополнительно укомплектовывать следующими составляющими:
- расширителем;
- захватом;
- блоком согласования;
- контейнером для штанг, который дает возможность хранить штанги длиной не больше 50 м;
- системой локации;
- ножом-расширителем.
Технические характеристики установки для прокола грунта УПГ-25У "Стрела"
|
Параметры
|
УПГ-25У
|
|---|---|
|
Диаметр протягиваемой трубы или футляра, мм
|
50-400
|
|
Диаметр разрушаемой трубы или футляра, мм
|
63-180
|
|
Диаметр продавливаемой трубы (закрытым концом), мм
|
50-150
|
|
Длина прокладываемого трубпопровода, м
|
50
|
|
Толкающее усилие, тс
|
25
|
|
Тянущее усилие, тс
|
25
|
|
Скорость перемещения каретки, м/мин
|
|
|
при расходе 25 л/мин
|
1.6
|
|
при расходе 40 л/мин
|
2,5
|
|
Кол-во гидроцилиндров, шт
|
2
|
|
Ход штока гидроцилиндра, мм
|
1000
|
|
Длина штанги, мм
|
850
|
|
Диаметр штанги, мм
|
50
|
|
Расход масла при давлении 16 МПа, л/мин
|
25-60
|
|
Габариты, мм (ДxШxВ)
|
3108x790x798
|
|
Вес, кг
|
782
|
