Такие конструкции, как установки управляемого прокола колодезного исполнения УПГК25У необходимы для бестраншейной прокладки коммуникаций инженерного направления в разных грунтах, и для ремонта вышедших из рабочего строя трубопроводов.
Виды работ, которые выполняют установки управляемого прокола колодезного исполнения
Благодаря применению такого оборудования, как установки управляемого прокола колодезного исполнения УПГК25У, выполняются следующие задания:
- прокладка кабеля связи и электрокабеля;
- прокладка футляров и новых труб с диаметром в рамках до 400 мм.
Особенности УПГК25У
Оборудование данного вида имеет массу положительных моментов, среди которых:
- небольшой вес установки, благодаря чему перевозка оборудования осуществляется любым автотранспортом;
- силы одного человека достаточно для полного обслуживания всей установки;
- применение регулировочных винтов дает возможность задавать направление прокола с невероятной точностью;
- в составе установки имеется специальный контейнер, который дает возможность хранить рабочие штанги (только их длина суммарно не должна превышать 60 м);
- применение замковой специальной резьбы дает возможность увеличить прочностные показатели резьбового соединения, улучшить свинчивание штанг и увеличить эксплуатационный срок.
Комплектация УПГК25У
Складывается УПГК25У из следующих составляющих:
- упорное седло;
- комплект наконечников;

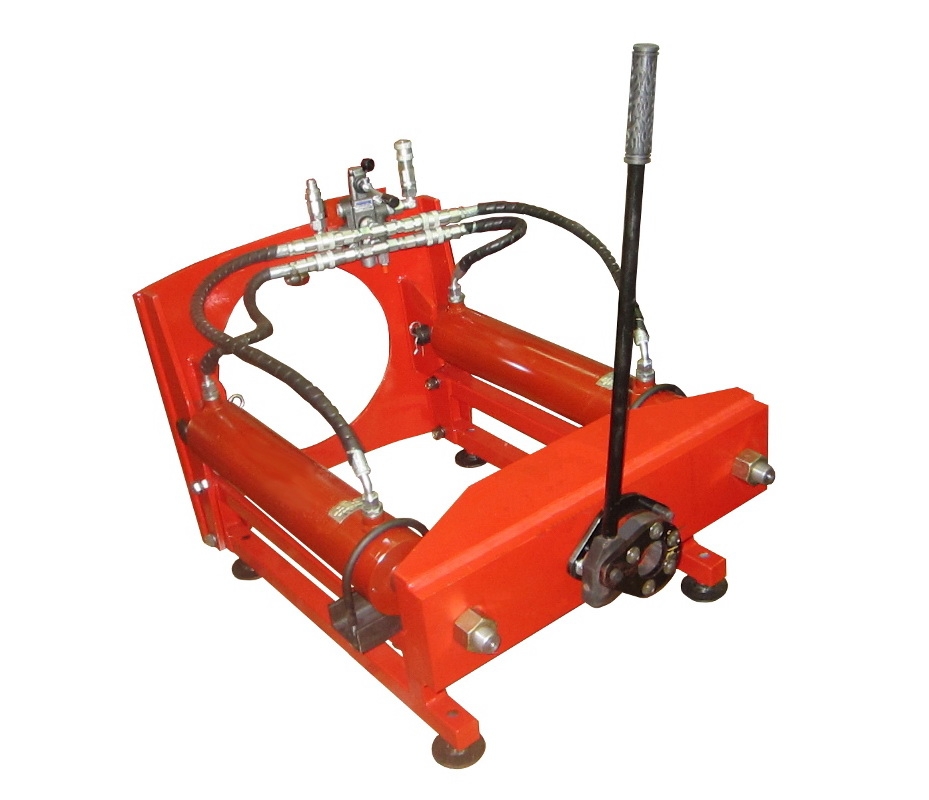

- силовая установка, которая состоит из разборной рамы, блока управления с полным комплектом РВД и двух гидроцилиндров;
- держатель;
- специальный болт;
- пилотная штанга;
- узел вращения.
Применение УПГК25У
Оборудование для прокола грунта необходимо для прокладки самых разных видов подземных коммуникаций (канализации, водопроводов, газопроводов, кабелей связи, электрических кабелей, футляров для всех видов коммуникаций инженерного направления, оптико-волоконных сетей) методом прокола под трамвайными путями, автодорогами, железнодорожными насыпями, лесными массивами, болотистыми грунтами и т.д. с дальнейшей протяжкой ПНД металлической трубы или кабеля. Аппараты для прокола грунта УПГК25У являются наиболее бюджетными вариантами, которые способны в разных ситуациях заменять более дорогостоящие и сложные машины ГНБ. Такие установки в разобранном виде проходят даже через люк колодца, диаметр которого 600 мм.
Технические характеристики
Максимальное усилие тянущее/толкающее, тс
|
25/25
|
Максимальный диаметр протягиваемой трубы или футляра, мм
|
400
|
Максимальный диаметр разрушаемой трубы, мм
|
180
|
Длина прокладываемого трубопровода, м
|
50
|
Максимальное рабочее давление в гидросистеме. МПа
|
16
|
Скорость перемещения нажимной плиты, м/мин - при расходе 25 л/мин
|
1,6
|
Длина штанги, мм
|
355
|
Диаметр штанги, мм
|
50
|
Габариты ДхШхВ, мм
|
950/760/685
|
Масса установки силовой, кг
|
250
|
