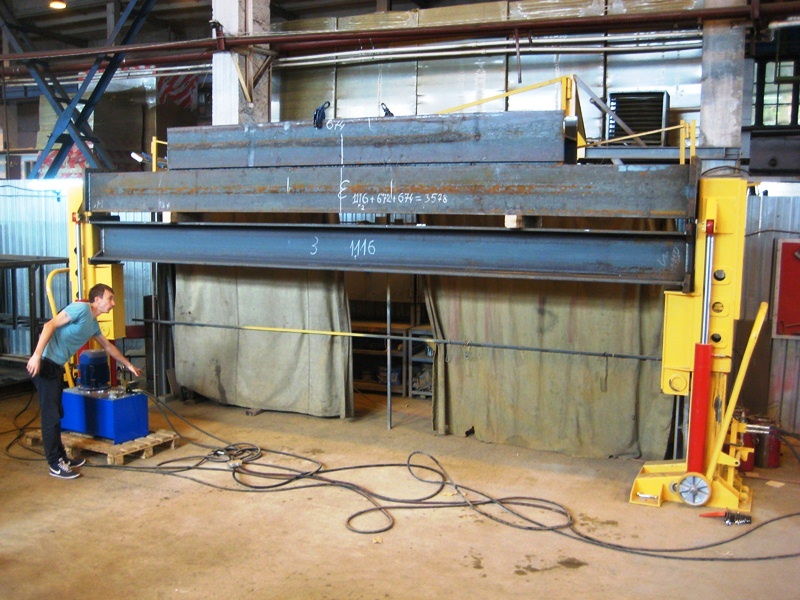

Домкратные подкатные подъемники ПЖД-02, 04 - применяется при подъеме и опускании железнодорожного подвижного состава, в том числе груженых вагонов.
Подъемник подвижного состава предназначен для ремонта кузовов, рам, а также при замене колесных пар вагонов (локомотивов).
Домкраты для подъема вагонов– являются подкатными, передвижение осуществляется при помощи колесиков расположенные на установке. Это позволяет осуществлять работу персоналу в трудных полевых условиях.
Комплектация ПЖД
Подъемник вагонный комплектуется базово от 2 до 4 домкратных стоек или по усмотрению заказчика.
Примеры комплектации:
Модель | Комплектация |
---|---|
ПЖД-02 |
2 подъемника, насосная станция, комплект присоединительных рукавов |
ПЖД-04 |
4 подъемника, насосная станция, комплект присоединительных рукавов |
По усмотрению |
Поставка осуществляется без насосной станции. Подъемники могут работать от гидросистемы автотракторной техники. |
Принцип работы подъемника поездов
От насосной станции рабочая жидкость подается под давлением в поршневые емкости гидроцилиндров подъемника. В результате в подъемнике ПЖД для подвижного состава создается усилие, перемещающее штоки гидроцилиндров.
Посредством движения штоков подвижная балка перемещается в вертикальном направлении относительно стойки, находящейся в неподвижном состоянии. За плавность хода и направление отвечают сколзуны и опорные ролики.
При подаче жидкости в полости штоков создается обратное усилие, и подвижная балка возвращается в исходное положение.
Технические параметры домкрата для подъема вагонов
Параметры | Значение |
---|---|
Номинальное усилие, тс |
32 |
Номинальное давление, МПа |
20 |
Максимальная высота подъема, мм |
800 |
Модель гидроцилиндра |
110.56.800 |
Тип возврата штока |
Гидравлический |
Рабочая жидкость |
ВМГЗ ТУ 38 101479-86 |
Диапазон температур окружающей среды, °С |
от 0 до +40 |
Габаритные размеры, мм ДхШхВ |
900х870х1863 |
Масса без рабочей жидкости, кг |
850 |
