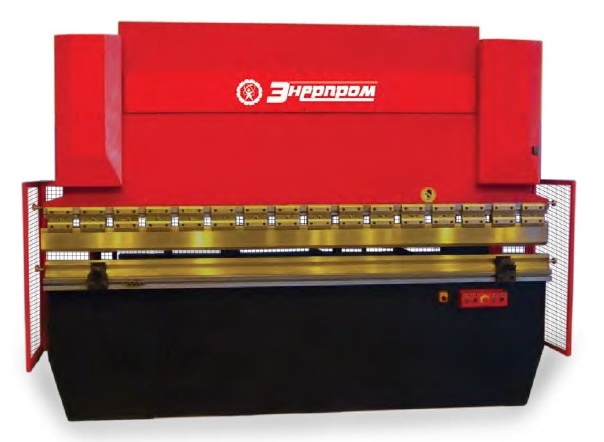

Пресс листовочный гидравлический ПЛГ100/3200 – станок для гибки листового металлопроката и других заготовок. При закупке и установке соответствующего оснащения пресс также можно применять для штамповки, обтяжки и других процессов.
Универсальный и высокоэффективный листогибочный станок (листогиб) применяется в машиностроении и других областях промышленности, например, на предприятиях по ремонту вагонов.

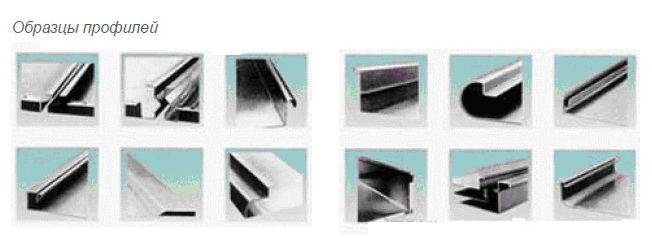

Установка работает с материалами различной природы и толщины, позволяя получать требуемый профиль подборкой форм-блоков, матриц и пуансонов. Требуемое усилие на изгибание выбирается по прилагаемой таблице и устанавливается изменением рабочего давления масла, показатели которого контролируются манометром.
Схема конструкции
Станок листогибочного оборудования построен по следующей схеме:
- Станина. Сделана из сваренных стальных листов с высокими показателями жесткости и устойчивости.
- Синхронизирующий механизм. Устройство с механическим приводом для согласования перемещений ползуна. При надлежащей точности синхронизации обеспечивает безопасность проведения работ. Требуемая параллельность ползуна и стола настраивается при помощи смещающегося вкладыша.
- Плита пуансона. Площадка для размещения обрабатываемых материалов и заготовок, положение которой регулируется вручную.
- Ползун. Изготавливается из цельной стальной заготовки и соединяется со штоками гидравлических цилиндров посредством плиты в верхней части с обоих сторон пресса. Перемещение штоков гидроцилиндров при изменении давления в гидравлической системе вызывает изменение положения ползуна. В верхней части станка ПЛГ100/3200 расположен механический прерыватель, удерживающий нижнее конечное положение ползуна. Регулировка происходит не только механической трансмиссией, но вручную, маховичком точной настройки. Данные выводятся на цифровом пульте.
- Форм-блоки. Верхний включает несколько блоков, меньших по размеру, смонтированных на прижимной плите ползуна. Настраивается по нониусу, может разбираться и перенастраиваться. Нижний форм-блок, установленный прямо на столе вместе с основанием, перемещается поворотной рукояткой и выравнивается относительно верхнего. Для упрощения регулировки используется подъемное кольцо.
- Задний упор. Устанавливается по отношению к центру верхнего форм-блока при помощи привода с электродвигателем (быстро и приблизительно) либо ручным маховичком (медленно и точно). Результаты регулирования отображаются на пульте.
- Гидравлическая система. Электродвигатель, управляющий главным приводом и насос установлены в масляном резервуаре. Снаружи кожуха смонтирован гидрораспределитель. Масло проходит двойную фильтрацию для обеспечения требуемой чистоты.
Технологические особенности
Универсальный станок для гибки металлического листа ПЛГ100/3200 отличается от аналогов следующими особенностями:
- возможностью «свободной гибки» благодаря комплектации V-образным штампом, (наборный пуансон и многоручьевая матрица);
- двумя осями изгибания;
- гидравлической Rexroth (Германия);
- электрическими комплектующими Schneider (Франция);
- гидроцилиндрами NOK;
- двойной настройкой заднего упора (приблизительной и точной);
- тремя режимами гибки (медленным, однократным, непрерывным);
- защитными барьерами с задней стороны.
Возможно дополнение стандартной комплектации:
- составным инструментом (с длиной по запросу);
- дисплеем для данных положения траверсы и заднего упора;
- NC контроллером;
- защитой с инфракрасными сенсорами.
Поставка листогибочных прессов усилием от 40 до 200 тс с необходимой длиной стола проводится по требованию.
Преимущества свободной гибки
- снижение затрат на инструмент;
- возможность получения нужного угла гибки, лежащего в пределах между углом раскрытия V-образной матрицы и 1800 без смены гибочных инструментов;
- меньшие усилия в сравнении с калибровкой;
- возможность гнуть более толстый металл, но с тем же усилием при большем раскрытии.
ООО «Новые технологии» предлагает купить пресс листогибочный гидравлический ПЛГ100/3200 и другое железнодорожное оборудование в Санкт-Петербурге. Возможна поставка в стандартной или расширенной комплектации.
Оставьте заявку через форму обратной связи или обратитесь по телефонам либо адресам электронной почты, указанным на сайте.
Технические параметры устройства
Номи-
нальное усилие, кН (тс) |
Длина
стола, мм |
Рассто-
яние между стойками, мм |
Глубина
зева, мм |
Ход
направ- ляющей, мм |
Расстояние
между столом и траверсой, мм |
Колли-
чество ударов в минуту |
Мощ-
ность двига- теля, кВт |
Вес,
кг |
Габа-
риты (ДхШхВ), мм |
---|---|---|---|---|---|---|---|---|---|
1000 (100)
|
3200
|
2550
|
320
|
130
|
390
|
≥10
|
7.5
|
8100
|
3390×1480×2450
|
