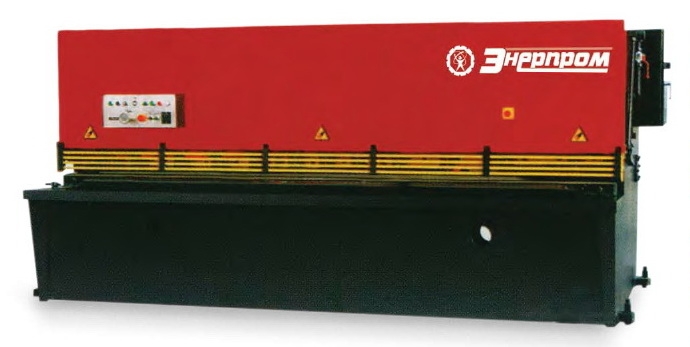

Гидравлические гильотинные ножницы НГГ16X3200

Гидравлические гильотинные ножницы НГГ16X3200 применяются для резки листового или рулонного металла толщиной до 16 мм с длинной заготовки до 3200 мм. Использование оборудования позволяет получить точные линии раскроя, без сопутствующих дефектов (зазубрин, вмятин) по срезу. Одновременно на материале сохраняется защитное покрытие из полимерного или лакокрасочного слоя.

Схема конструкции

Гильотинные ножницы, которые иногда называют гильотинный станок, имеют следующие основные рабочие элементы:

1. станину;
2. верхний нож;
3. нижний нож.

Модель выпускается в двух модификациях – с глубоким зевом и без него. Дополнение станины глубоким зевом придает аппарату больше дополнительных возможностей:

• повышается базовая ширина разрезаемых листов;
• обеспечивается резка листа «под углом».

Станина образована двумя стойками, которые соединяют балка и траверсы. Для подачи металлических листов в зев гильотины используется рабочий стол. Нижнее лезвие зафиксировано в стационарном положении, верхнее располагается на подвижной балке.

Гидравлические гильотины для резки листового металла обрабатывают заготовки методом рубки. Разделение пластов происходит в результате опускания лезвия, которое было предварительно поднято на определенную высоту.

Мощное оборудование оснащается предохранительным устройством – при перегрузках происходит срезание специальной шпильки и технологический процесс останавливается.

Особенности гидравлических гильотинных ножниц модели НГГ16X3200

Гидравлический гильотинный станок НГГ16x3200 обладает техническими особенностями, оптимизирующими эксплуатацию оборудования:

• фронтальный стол дополнен подающими роликами и поддерживающими суппортами для точно скоординированной подачи листа в зев гильотины;
• возможна настройка длины реза, при которой уменьшается рабочий ход и повышается производительность;
• зазор между ножами устанавливается при помощи точной ручной настройки согласно приложенной шкале;
• точность позиционирования заднего упора составляет ±0.1 мм;
• для безопасности установлены защитные барьеры с задней стороны станка и предохранительные решетки перед прижимными цилиндрами;
• рама станка сделана сварным способом и прошла термообработку для снятия напряжений, что привело в высоким показателям жесткости и стабильности;
• привод гидравлики присоединен к раскачивающейся режущей траверсе, которая возвращается в исходное положение под действием цилиндров, наполненных сжатым азотом, что обеспечивает устойчивость и надежную работу;
• гидравлическая станция компактно расположена под рабочим столом;
• установка лезвий ножей позволяет получить одинаковый зазор по всей длине реза и получить линию раскроя без заусенцев;
• задний упор перемещается при помощи электродвигателя;
• на фронтальную панель выведена система индикации перемещения заднего упора и количества сделанных резов;
• ножницы могут быстро переводиться из рабочего режима в ждущий;
• существует предварительный выбор режима серийных или единичных резов, шага разреза и скорости процесса;
• для сохранности исходного материала от царапин на переднем столе установлены роликовые опоры;
• гидравлика на прижимах листа покрыта полиуретаном, чтобы отпечатки прижимов не оставляли следов на металле;
• встроенная лампа подсветки реза позволяет позиционировать отрезаемый материал по отбрасываемой тени;
• в рабочей зоне установлен защитный экран с электрическим размыкателем;
• использована гидравлическая система Rexroth (Германия);
• электрические элементы производства Siemens (Германия) или Schnaider (Франция).

Преимущества гильотинной резки металла

По сравнению с резкой на пильном станке или с помощью газа использование гильотины имеет следующие плюсы:

• точность и постоянное качество среза;
• отсутствие окалины;
• пониженные шумовые показатели при работе;
• возможность быстро сделать большую партию простых заготовок;
• низкая цена;
• резка в продольном и поперечном направлении.

ООО «Новые технологии» предлагает купить гидравлические гильотинные ножницы НГГ16X3200 и другое вспомогательное оборудование для ремонта железнодорожных путей в Санкт-Петербурге. Оставьте заявку через форму обратной связи или обратитесь по телефонам либо адресам электронной почты, указанным на сайте.

Основные технические параметры устройства
