Установка для демонтажа буксовой гайки используется в процессе ремонтных работ на буксовых узлах колёсных пар. Она может размещаться как на специальных подвесах, так и на транспортных тележках.
Установка для демонтажа буксовой гайки типа М110

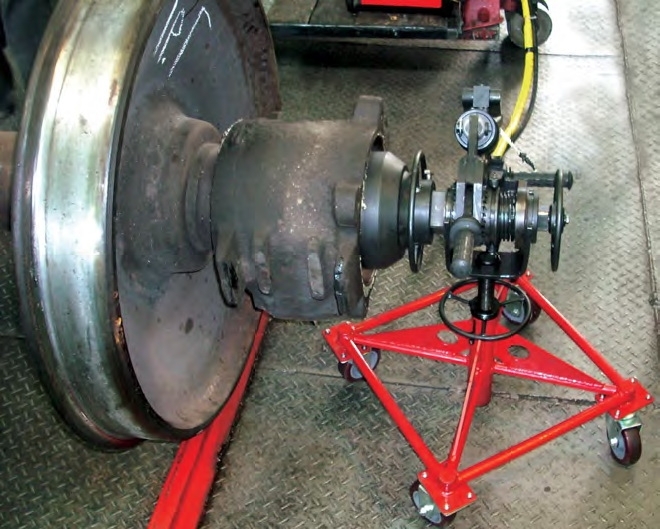

Расположенная на транспортной тележке установка для демонтажа буксовой гайки позволяет проводить работы повсюду в тележечном цехе. К тому же, так как такая тележка оснащена регулировкой по высоте, выполнять демонтаж детали можно и на повышенных, и на низких рельсах.
Данный аппарат включает в себя особый гидравлический гайковёрт, оснащённый системой, которая автоматически включает реверс насосной гидростанции. Его использование в технологическом процессе работы с колёсными парами даёт возможность отказаться от применения индукционных нагревателей, необходимых для выжигания герметика. Это положительно влияет на экологические характеристики аппарата – нет вредоносных паров, выделяющихся в процессе горения герметика.

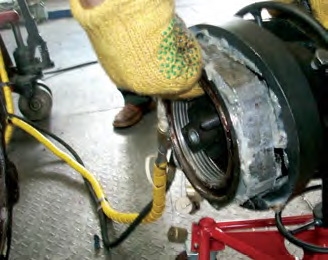

С применением автоматической системы демонтажа обслуживающему персоналу остаётся лишь закреплять механизм на оси пары колёс, а потом, после отворачивания гайки, его снимать.
Пока происходит процесс отворачивания гайки, работник может заниматься другими ремонтными операциями. Это значительно увеличивает общую производительность рабочего процесса и ускоряет его. Для повышения уровня безопасности насосную станцию с электрическим приводом можно заменить на аналогичный вариант с пневматической установкой.
Установка для демонтажа буксовой гайки колесных пар вагонов – технические особенности
Демонтажная установка имеет ряд особенностей, которые отличают её от прочих механизмов, применяемых в вагоностроении. Выделим основные характеристики этого аппарата:
- Рабочее давление – 700 кгс/см2;
- Производительность гидроэлектрического насоса – 9 л/мин;
- Уровень мощности привода электрического двигателя – 15 кВт;
- Уровень напряжения сети питания – 380 В;
- Частота – 50 Гц;
- Максимум крутящего момента – 2000 кгм;
- Время на откручивание гайки – 3-5 мин.

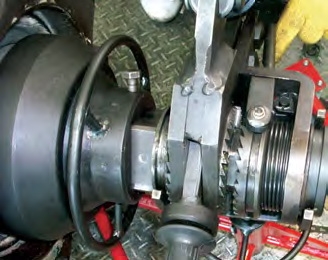

Благодаря оригинальной системе крепления (автоматический гайковерт крепится прямо к торцу оси пары колёс), а также простоте монтажа торцевых головок эта установка является очень эффективной в плане демонтажа находящихся на клею трудноснимаемых гаек, а также безопасной для работников. Помимо этого, её легко перемещать по любым твёрдым поверхностям.
Технические характеристики моделей установки демонтажа бусковой гайки УДГ
Основные параметры | УДГ-М110 | УДГ-М110т | УДГ-М110/2 | УДГ-М110/2Т |
---|---|---|---|---|
Рабочее давление, МПа | 70 | |||
Подача насосной станции, л/мин | 2 | 5 | ||
Мощность электропривода насосной станции, кВт / напряжение питания, В | 2,2/380 | 7,5/380 | ||
Максимальный крутящий момент гайковерта, Нм |
Односкоростной гайковерт, 17160 |
Двухскоростной гайковерт, 17160 |
||
Время отворачивания гайки М110, минут, (зависит от требуемого усилия откручивания) | 16 | 3-7 | ||
Время закрепления (снятия) установки на оси колесной пары, мин | 0,5 | |||
Комплектация/ масса установки (без насосной станции), кг | без тележки, пружинный балансир - опция/ 55 | с тележкой/ 70 | без тележки, пружинный балансир - опция/ 55 | с тележкой/ 70 |
Режим работы | Автоматический | Автоматический |
