Предназначена для демонтажа внутренних подшипниковых и лабиринтных колец буксовых узлов на шейках осей вагонных колесных пар в условиях вагоноремонтных заводов и ремонтных цехов железнодорожных депо.

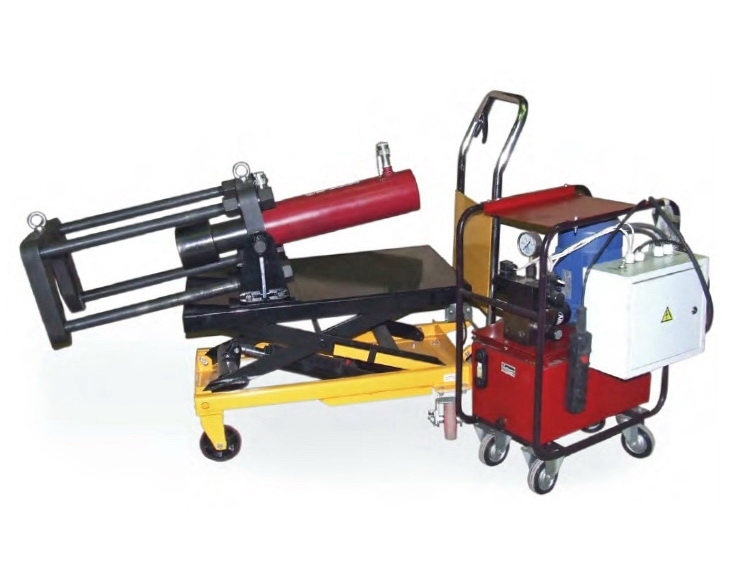

Установка состоит из следующих основных частей: тележка, гидроцилиндр силовой, траверса, гидроцилиндр подъёма, пульт управления, станция насосная.
Тележка представляет собой платформу на 4-х колесах, несущую рычажный плоскопараллельный механизм, обеспечивающий сохранение горизонтального положения верхней плиты при подъеме и опускании.
Гидроцилиндр силовой обеспечивает операции по распрессовке подшипниковых колец с шейки оси колесной пары.
Гидроцилиндр подъема осуществляет движение силового гидроцилиндра вверх и вниз для того, чтобы захват съемника, укрепленного на гидроцилиндре, завести за корпус буксы.
При съеме колец с шейки оси колесной пары кольца оказываются нанизанными на «насадку» на штоке гидроцилиндра.
Тележку откатывают в крайнее положение, освобождая пространство для съема колец с «насадки».
Установка позволяет механизировать операцию демонтажа внутренних подшипниковых и лабиринтных колец буксовых узлов, облегчить труд рабочего и увеличить производительность ремонтных работ.
Технические характеристики установки для демонтажа внутренних подшипниковых колец колесных пар
Параметры
|
Значения
|
---|---|
Номинальное усилие, кН (тс)
|
981 (98)
|
Ход штока, мм
|
350
|
Номинальное давление, МПа
|
70
|
Рабочая жидкость
|
ВМГЗ ТУ38 101479-86
МГЕ-10А ОСТ38 01281-82 |
Диапазон температур окружающей среды, °С
|
от -30 до +40
|
Внешний диаметр захвата, мм
|
168
|
Высота подъема
|
300
|
Масса (без стола), кг
|
156
|
