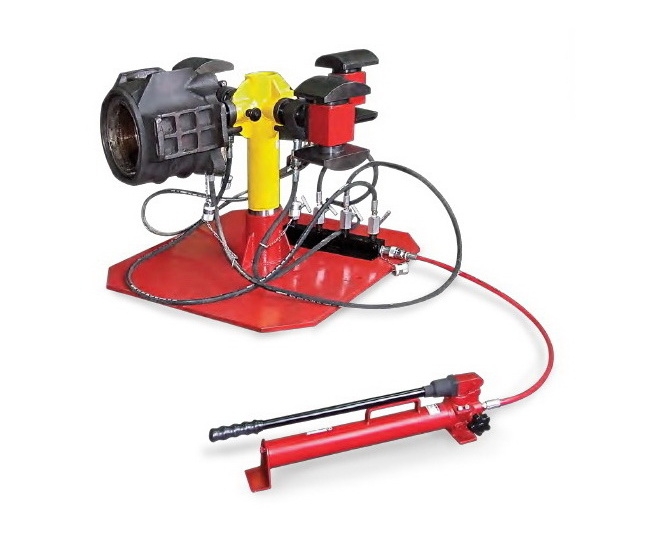

Установка для ремонта букс УРБ-20-4 применяется в процессе ремонта и восстановления геометрии буксы методом наплавки металла на износившееся покрытие. Её также используют во время восстановления посадочных мест узлов буксы.
Установка для ремонта букс УРБ-20-4, конструктивные особенности
Приводимая посредством гидроцилиндров универсальная матрица для посадки надевается на буксу, чтобы оказать на неё давление – именно так работает установка для ремонта букс УРБ-20-4. Направление и сила этого давления могут изменяться. Благодаря напряжённому состоянию буксы геометрические размеры рабочих покрытий сохраняются под воздействием термических нагрузок, возникающих при наплавке.
Состав механизма установки для ремонта букс тележек подвижного состава

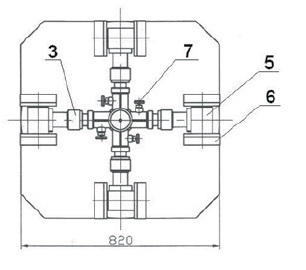

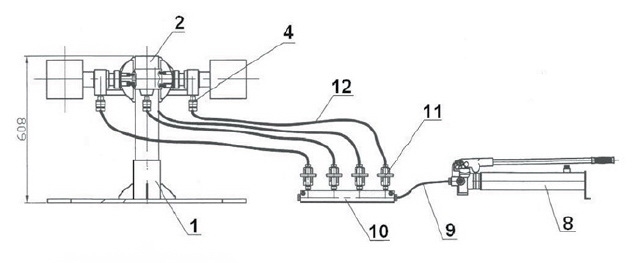

В основе конструкции лежит плоская опорная плита, на которую устанавливается вертикальная стойка, имеющая 4 радиальных паза. В каждый из этих пазов вставляют штангу, на свободном конце которой находится гидроцилиндр. На корпус и торцы штока цепляют 2 щеки посадочной матрицы. По установленным на штангах быстроразъёмным соединениям гидроцилиндры соединяют с насосом. Гидравлический ручной насос типа НРГ-7010 используется для привода матричных щек.
Оснащённая щеками и гидроцилиндром штанга способна оборачиваться вокруг собственной оси. Фиксация в рабочем положении происходит посредством закреплённого на стойке стопора. У матричных щек и стоек есть степени подвижности, они могут принимать любое положение. Это очень удобно в процессе эксплуатации.
Буксу, которой необходим ремонт, надевают на специальные щеки посадочной матрицы. Они выдвигаются при помощи ручного насоса, который нагнетает в гидроцилиндр рабочую жидкость. Далее щеки фиксируют положение буксы, упершись в её внутреннюю поверхность – это создаёт необходимое напряжение в металле детали.
Имеющие нарушенную геометрию буксовые узлы исправляются при помощи той самой матрицы. Для этого меняют лишь заданные параметры – направление усилия и его величину.
Установка для ремонта букс УРБ-20-4 обладает такими техническими характеристиками:
Параметры | Значения |
---|---|
Номинальное давление, МПа | 60 |
Усилие на штоке, макс., тс | 20 |
Ход штока, мм | 20 |
Габаритные размеры, ДхШхВ, мм | 820х820х608 |
Масса, кг | 240 |
