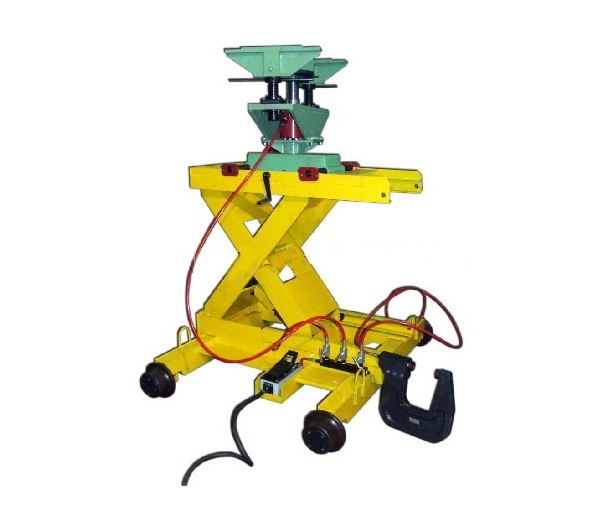

Установка УСПП-1 - предназначена для снятия подготовленного к демонтажу пятника. С помощью установки проводят монтаж и клепку, предварительно разогретыми заклепками, отремонтированного или нового пятника при ремонте железнодорожных вагонов всех типов.
УСПП-1 выполнена на рельсовой тележке, которая позволяет перемещение установки под вагонами и по внутрицеховым путям.
Состав установки
В состав комплектации установки входит:
- Гидравлический съёмник, клепатор (гидроскоба) и насосная станция с пневмо- или электроприводом. Насосная станция поочередно подает рабочую жидкость: 1. В гидроцилиндр х-образных стоек для подъема и опускания стола; 2. В гидроцилиндр съемника; 3. В гидроцилиндр скобы.
- Рама оснащенная рельсовыми колесами;
- Пары х-образных стоек, которые линейно перемещаются по раме;
- Гидроцилиндр для х-образных стоек;
- Стол поворотныйс упорами;
- Ручной привод винтового механизма;
- Гидрораспределитель;
- Рукава высокого давления.
Установка может применяться в цехах, оснащенных магистралью сжатого воздуха и кран-балкой или мостовым краном, при заводском и деповском ремонте железнодорожного подвижного состава.
Процесс клепки пятника на вагонную раму
Монтаж пятников всех вагонов проходит при помощи крана клепатора. Его открывают и проводят клепку нового пятника на вагонную раму, используя разогретую заранее заклепку. Существует возможность заказа индукционного нагревателя для заклепок, который располагается на раме установки УСПП-1.
Технические характеристики
| Параметр | УСПП-1 | ||
|---|---|---|---|
| Грузоподъемность, кН (кгс) | 5,7 (565) | ||
| Высота подъема, мм | 800 | ||
| Ном. давление в гидросистеме, МПа (кгс/см) | 70 (714) | ||
| Раб. жидкость | ВМГЗ, МГЕ-10А | ||
| Усилие на штоке съёмника, кН (тс) | 420-504 (42,0-50,4) | ||
| Макс. ход штока съёмника, мм | 30 | ||
| Усилие на штоке гидроцилиндра скобы, кН (тс) | 127-153 (12,7-15,3) | ||
| Ход штока гидроцилиндра скобы, мм | 75 | ||
| Поперечное перемещение съемника от среднего положения, мм | +/-150 | ||
| Усилие на рукоятке поперечного перемещения, Н | не более 50 | ||
| Температура окружающей среды, °С | От -30 до +40 | ||
| Габариты, мм (ШxДxВ) | 1392х1658х 1175 | ||
| Вес, кг | 700 | ||
