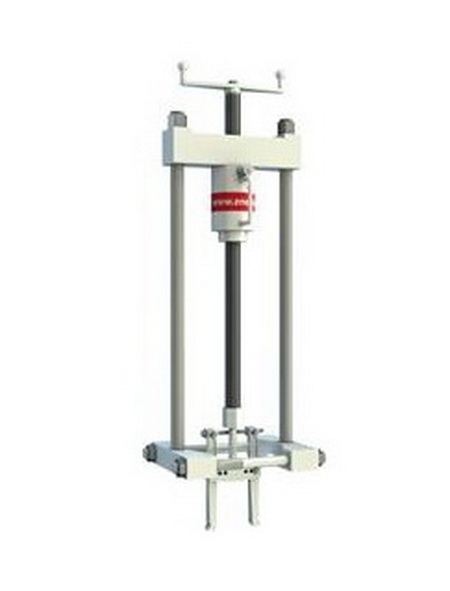

В комплекты гидравлических съемников с полым штоком марки «Универсал» КСГ- 50/ - 35 входит:
- съемник-хомут;
- съемник 2/3 с наружным захватом;
- съемник с внутренним захватом;
- адаптер с манометром;
- рукав длиной 3м высокого давления;
- полумуфты для быстроразъемных соединений;
- НРГ-7007 - насос ручной;
- ящик для хранения.
Гидроцилиндр с силовым винтом и полым штоком, установленный на съемнике дает возможность:
- оперировать с широким диапазоном глубины захвата;
- обеспечить центровку съемника с большой точностью;
- Срыв съемника при захвате демонтируемой детали полностью исключен.
Съемники с внутренним захватом применяются снятия деталей посаженных в отверстие с натягом, например подшипники.
Хомут-съемник обеспечивает приложение усилия тягового к внутреннему кольцу подшипника. Нагрузка при этом не передается. Это дает возможность снять подшипник без повреждений.
|
Модель
|
Комплектация
|
Усилие, тс
|
Кол-во захватов
|
Глубина захвата, мм
|
Внеш. диаметр захвата, мм
|
Внутр. диаметр захвата, мм
|
Вес, кг
|
|---|---|---|---|---|---|---|---|
|
КСГ50
|
с наружным захватом, съемник-хомут, с внутренним захватом
|
50, 50, 10
|
2/3, хомут, 2
|
730, 560, 140
|
600-920, 69-245, -
|
-, -, 60-300
|
268
|
|
КСГ35
|
35, 35, 10
|
390, 460, 140
|
160-800, 69-245, -
|
-, -, 60-301
|
116
|
||
|
КСГ20
|
20, 20, 10
|
205, -, 135
|
508, 13-130, -
|
-, -, 38-153
|
60
|
||
|
КСГ10
|
10, 10, 5
|
220, -, 115
|
475, 10-105, -
|
-, -, 38-154
|
25
|
