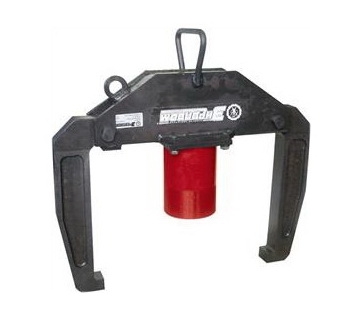

Съёмники для станков-качалок используются для выпрессовки пальцев кривошипного механизма.
Для демонтажа шатуна с нижней головки используются модели: СГ - 235-ПН8; 235-ПН68; 2/356УПН6; 2/356УПН8.
Для выпрессовки пальцев кривошипного механизма с верхней головки шатуна используются модель: СГО15-ПВ68.
При изготовлении моделей СГ- 2/356УПН6 и 2/356УПН8 предусматривается два варианта сборки: с тремя и двумя захватами.
В работе съемника используется номинальное давление 70 МПа с возвратом штока цилиндра при помощи пружины.
|
Параметры
|
СГ015-ПВ68
|
СГ235-ПН8
|
СГ235-ПН68
|
СГ2/356УПН6
|
СГ2/356УПН8
|
|---|---|---|---|---|---|
|
Модель качалки
|
СК-6, СК-8
|
СК-8
|
СК-6, СК-8
|
СК-6
|
СК-8
|
|
Кол-во захватов
|
-
|
2
|
2/3
|
||
|
Усилие, тс
|
15,7
|
35
|
50
|
||
|
Ход штока, мм
|
50
|
||||
|
Глубина захвата, мм
|
205
|
120
|
160-200
|
110
|
120
|
|
Диаметр захвата, мм
|
-
|
575
|
410
|
575
|
|
|
Габариты, мм (ШxДxВ)
|
132x735x416
|
190x705x520
|
110x715x620
|
190x540x510
|
190x705x520
|
|
Вес, кг
|
40
|
42
|
59
|
37
|
42
|
|
Рек. насос
|
НРГ-7007
|
||||
