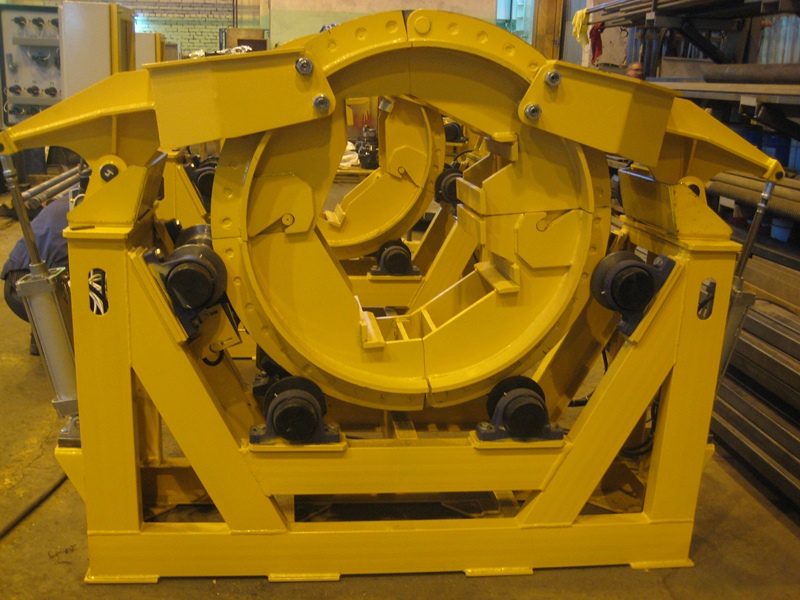

Кольцевой кантователь хребтовой балки К-2 – применяется для монтажа хребтовой балки вагона при сварочных работах, требующие поворот/вращение детали в горизонтальной плоскости на 360º.
В зависимости отконструкции рамы вагоны – хребтовая балка бывает сквозная и несквозная (без балки).
Особенности кольцевого кантователя для хребтовых балок К-2
1. Релейная защита. Система позволяет защищать оборудование от перепадов давления в пневматической сети и от перегрузок в цепи.
2. «Искусственный интеллект». Корректность выполнения команд оператора контролируется программой логического контроллера, позволяя избежать влияния человеческого фактора и поломок.
3. Удобное управление. Управление направлением вращения зажимного колеса кантователя (посредством открытия и закрытия его створок) осуществляется со щита или с пульта.
Комплектация кантователя К-2
В перечень оборудования кантователя входит две кольцевые опоры разъемного типа. Одна из кольцевых опор имеет электропривод.
Хребтовая балка фиксируется с помощью пневмоцилиндров по сечению, образованному двумя Z-образными профилями.
Принцип работы кольцевого кантователя
Управлять кантователем можно с помощью переносного пульта или стационарного щита. В случае существенной длины хребетных балок имеется возможность подключить два и более кантователей для синхронной работы.
Технические параметры кантователя хребтовой балки вагона
| Параметры | Значение |
|---|---|
|
Частота вращения детали, об/мин |
6 |
|
Грузоподъемность, кг |
3000 |
|
Тип привода |
Электромеханический |
|
Угол поворота, ° |
360 |
|
Масса 2-х кольцевых опор, кг |
900 |
