Система для вывешивания колесно-моторных блоков локомотивов СВКМБЛ

Запросить цену

Система для вывешивания колесно-моторных блоков локомотивов СВКМБЛ - предназначена для механизации процесса ремонта и диагностики подшипников качения тягового двигателя локомотива.

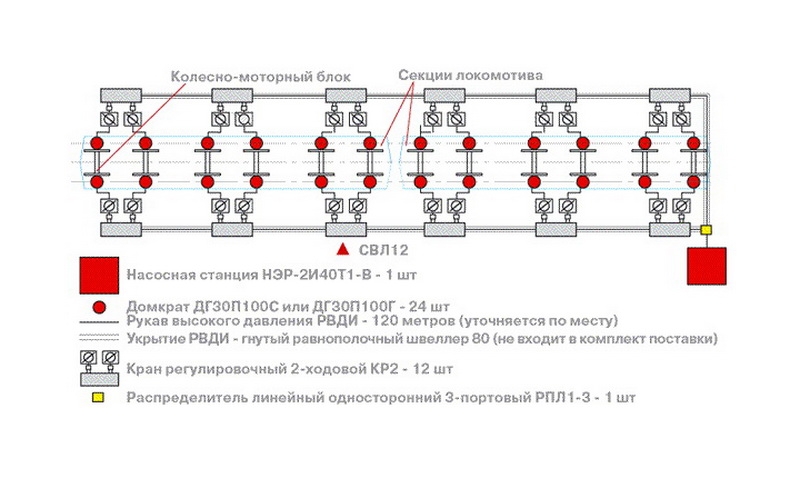

Схема системы представлена в виде картинки, см. ниже:

Схема системы для вывешивания колесно-моторных блоков локомотивов

Комплектация системы СВКМБЛ

В зависимости от марки локомотива и технологии проведения работ, оборудование для вывешевания колесно-моторных блоков локомотива комплектуется от 2 до 24 домкратами типа ДГ30П100 и ДГ30П100Г, а также РВД, системой регулировочно-распределительных кранов и гидравлической насосной станцией.

По желанию заказчика, домкраты ДГ30П100С или ДГ30П100Г комплектуются предохранительными кранами для предотвращения самопроизвольного слива масла при повреждении РВД или насоса.

Принцип работы системы

Система для ремонта и диагностики подшипников качения тягового двигателя локомотивов работает следующим образом. В процессе вывешивания участвуют домкраты, которые поднимают по отдельности каждую колёсную пару.  Когда шток домкрата достигает крайней верхней точки, в сторону рельса задвигаются установленные на домкрате фиксаторы. Шток возвращается в исходное положение, чтобы исключить воздействие нагрузки локомотива на гидросистему. При опускании вагона на рельсы происходит обратный описанному выше процесс.

В верхней точке колесные блоки фиксируются при помощи особых технологических подставок, которые входят в комплектацию механизма. льсы происходит обратный описанному выше процесс.

В верхней точке колёсные пары фиксируются при помощи особых технологических подставок, которые входят в комплектацию механизма. От конструкции смотровой ямы зависит, какая именно рама будет использоваться в процессе ремонта – с двумя или тремя механизмами вывешивания.
