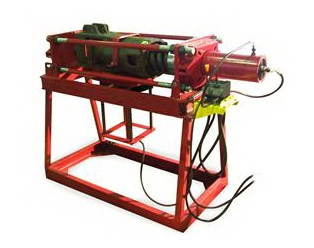

Установка для разборки-сборки поглощающих аппаратов УРПФА-Ш6

Запросить цену

Назначение

Установка  спаренная УРПФА-Ш6 – предназначена для работы с пружинно-фрикционными поглощающими аппаратами типов: Ш6-ТО-4, Ш-1-ТМ, Ш-2-Т, Ш-2В-90, ПМК-110А, ПМКП-110А и РТ-120.

Установка применима для сборки и разборки поглощающих аппаратов грузовых вагонов для последующего осмотра и ремонта.



Комплектация установки для разборки и сборки поглощающих аппаратов

Установка УРПФА-Ш6 комплектуется:

  • Установкой для сборки и разборки поглощающих аппаратов железнодорожных вагонов модели УРПФА-3;
  • Устройством для разборки и сборки поглощающего аппарата модели УРПФА-Ш6-ТО-4;
  • Насосной станцией НЭР-2,0И40Т1-В (исп.01) из состава УПРФА-3;
  • Присоединительные рукава высокого давления типа РВД.

Установка выполнена в климатическом исполнении УХЛ категории размещения 1 по ГОСТ15150.

Возможна отдельная поставка устройства УРПФА-Ш6-ТО-4, в этом случае насосная станция НЭР-2,0И40Т1-В не входит в комплект изделия.

Примечание

Запрещается одновременная работа установки УРПФА-3 и устройства УРПФА-Ш6-ТО-4.

Сборка и разборка пружинно-фрикционных поглощающих аппаратов необходимо проводить поочередно:

на УРПФА-3 – Ш-1-ТМ, Ш-2-Т, Ш-2В-90, ПМК-110А, ПМКП-110А, РТ-120;

на УРПФА-Ш6-ТО-4 – Ш6-ТО-4.

Технические параметры жд установки для разборки и сборки поглощающих аппаратов УРПФА-Ш6

Параметры
Значения
Номинальное давление, МПа (кгс /см2)
32 (320)
Диапазон рабочих температур, °С
от минус 30 до плюс 40
Рабочая жидкость
Масла внесезонные гидравлические:
  • ВМГЗ ТУ 38.101479;
  • МГЕ-10А ОСТ 38 01281

Устройство УРПФА-Ш6-ТО-4

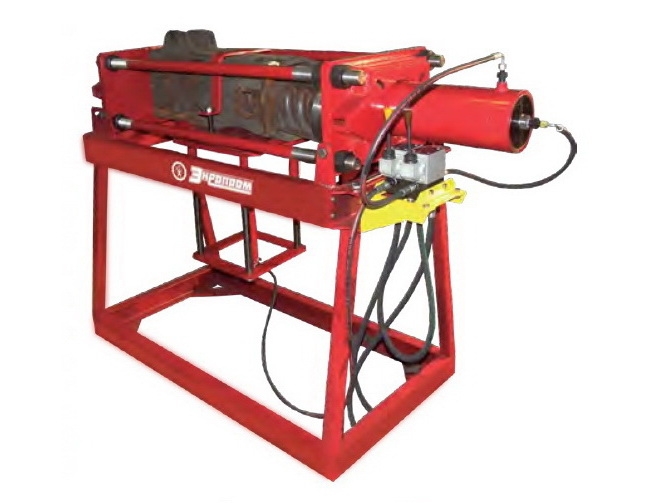

Устройство УРПФА-Ш6-ТО-4 – предназначено для сборки и разборки поглощающего аппарата железнодорожного вагона.

Комплектация

Основными частями устройства УРПФА-Ш6-ТО-4 являются:

  • Рама из прочного металла с вмонтированным выпрессовщиком;
  • Тележка с рабочей поверхностью, в которую входит гидроцилиндр. Гидроцилиндр выпрессовщика обеспечивает сжатие поглощающего аппарата для освобождения отворачиваемой гайки;
  • Блок гидроуправления устройством (пульт управления). Гидроуправление цилиндрами производится с помощью двух ручных гидрораспределителей, установленных на гидропанели блока. Первый из гидрораспределителей обеспечивает подачу гидравлической жидкости к выпрессовщику, второй – к гидроцилиндру стола;
  • Присоединительные рукава высокого давления.

Принцип работы

Для проведения разборки поглощающего аппарата необходимо поднять вверх приемный стол тележки, тем самым вывести из зоны действия выпрессовщика. Поглощающий аппарат положить на приемный стол тележки и закрепит хомутом. Опустить приемный стол, ввести в зону выпрессовщика. Подать давление в гидроцилиндр и сжать поглощающий аппарат до освобождения гайки от сжимающей пружины.

Для проведения сборки поглощающего аппарата необходимо поднять вверх приемный стол тележки вместе с корпусом поглощающего аппарата. В верхней точке 180° и отпустить в область действия выпрессовщика. Собрать поглощающий аппарат и сжать выпрессовщиком.

Технические параметры

Параметры Значение
Номинальное давление, МПа (кгс / см2)
32 (320)
Усилие силового гидроцилиндра, кН (тс)
400 (40,1)
Ход штока силового гидроцилиндра max, мм
330
Ход штока гидроцилиндра стола, мм
350
Диапазон рабочих температур, °С
от - 30 до + 40
Габаритные размеры, мм
  • длина
1970
  • ширина
820
  • высота
1390
Масса, кг
623,4
