Установка У-10/1 - применяется при испытании стяжных болтов М30 на растяжение.
Стяжные болты подаются на растяжение, исправные болты подаются для сборки поглощающих аппаратов. Бракованные, не подлежащие ремонту стяжные болты отправляются в металлом.
Комплектация установки для испытания стяжных болтов на растяжение

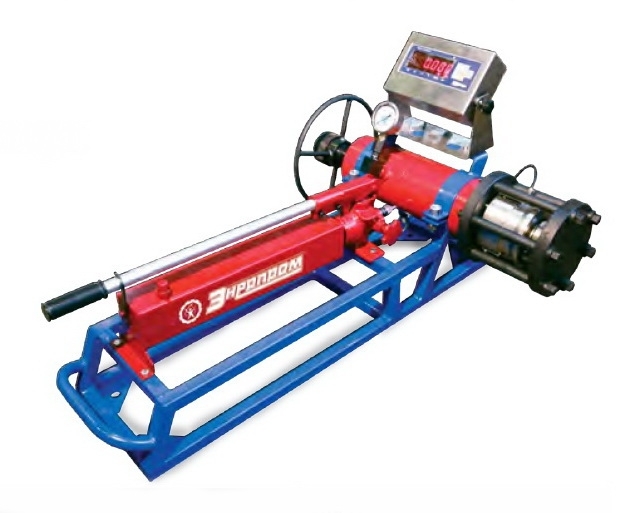

Установка для испытания стяжных болтов жд У-10/1 состоит из рамы с установленными на ней домкратом, ручным насосом, тензометрическим датчиком, который соединен кабелем с весоизмерительным прибором. Для регулирования необходимой длины болта имеется винт с штурвалом позволяющий подбирать необходимый размер.
Установка поставляется в комплекте с запасными частями предназначенные для технического обсаживания.
Принцип работы установки для испытания стяжных болтов М30
С помощью ручного насоса рабочая жидкость подается домкрат, шток цилиндра перемещается и воздействует на испытываемый натяжной болт. При этом происходит сжатие тензометрического датчика, который подает сигнал в весоизмерительный прибор показывающий растягивающее усилие стяжного болта.
Технические параметры
|
Параметры
|
Значение
|
|---|---|
|
Номинальное давление, МПа(кгс/см2)
|
70 (714)
|
|
Номинальное усилие, т.с.
|
20,2
|
|
Ход поршня гидроцилиндра, мм
|
60
|
|
Размеры испытываемых болтов, мм
|
|
|
резьба
|
М30
|
|
длина
|
415…600
|
|
диапазон рабочих температур, °С
|
от -30 до +40
|
|
Рабочая жидкость
|
масла всесезонные гидравлические:
- вмГЗ ту 38.101479;
- мГе 10а оСт 38 12810
|
|
Габаритные размеры, дхшхв, мм
|
988x620…830x431
|
|
Масса, кг
|
82
|
