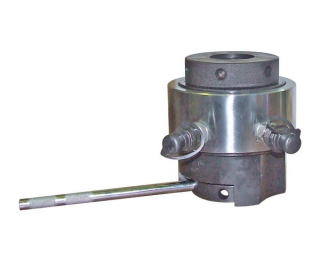

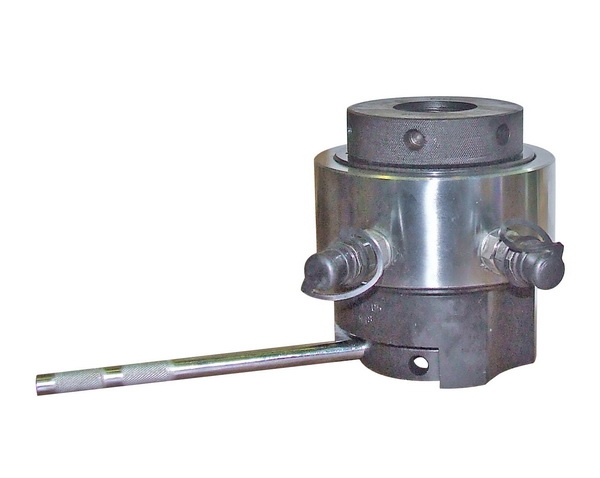

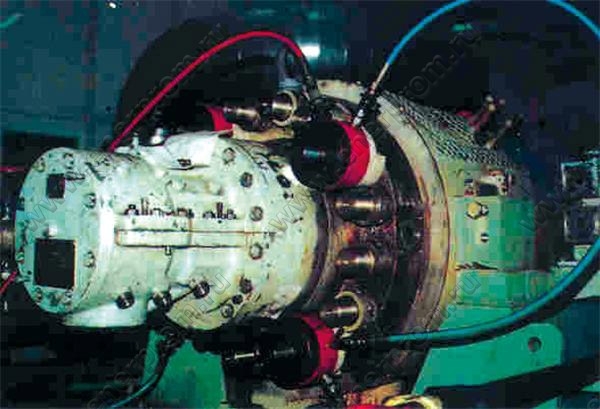

Домкраты тензорные (Шпильконатяжители)

Запросить цену

Шпильконатяжители используются для закручивания и откручивания болтов и гаек с тарированным усилием в тяжело нагруженных резьбовых соединениях при выполнении монтажно-демонтажных и ремонтных работ во всех отраслях промышленности

Шпильконатяжители не допускают:

  • скручивания длинных шпилек или болтов;
  • смещения фланцев;
  • повреждения уплотнителей.

Работа тензорного домкрата основана на предварительном растяжении шпильки (болта) с усилием, равным требуемому усилию затяжки резьбового соединения и последующим закручиванием гайки без приложения усилия до упора в опорную поверхность

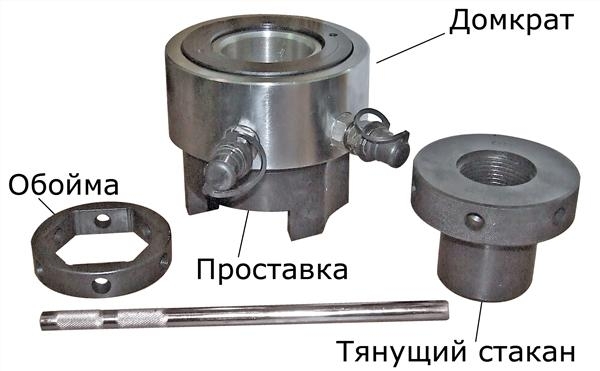

Тензорные домкраты состоят из составного адаптера и домкрата.

Адаптер состоит:

  • из тянущего стакана;
  • обоймы;
  • проставки.

Есть возможность заказать адаптеры в нескольких модификаций для одного и того же домкрата. Это позволяет производить работы с максимальным числом шпилек, применяя минимум домкратов.

Домкраты снабжены индикатором поршневого хода и обеспечивают:

  • номинальное давление равное 150 МПа;
  • ход поршня до 15 мм.

Домкраты имеют два порта для быстроразъемных соединений. Благодаря соединениям можно создавать целые системы домкратов с питанием от одной станции. (удалено лишнее - !)

Для всей линейки ручных шпилькодержателей НРГ15007 рассчитанных, подачу на 1/2 ступенях, на давление 150 МПа, баком 0,7 л и 13/3,2 см3/цикл предусмотрено использование гидравлических насосных станций с электрическим электроприводом на 380 В марки НЭР7/5А25Т2ю, 150-8/1.

Станция двухступенчатая имеет разгрузочный кран. Подача составляет на 1/2 ступенях 8/1,5 л/мин. Бак рассчитан на 25 л. Манометр для ручных насосов можно заказать дополнительно. Можно заказать для тензорных домкратов РВД с полумуфтами, рассчитанными на давление 150 МПа.

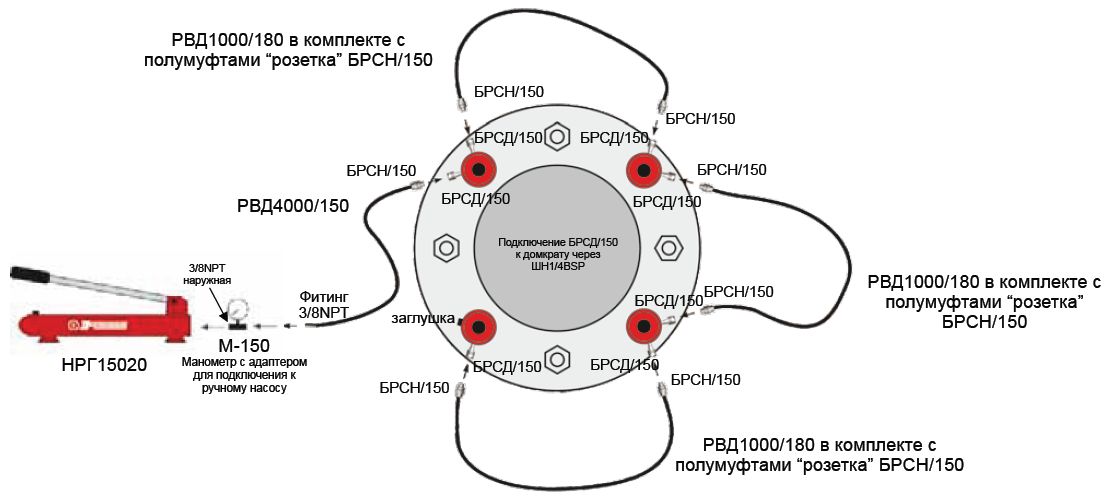

Схема под ключения 4-х тензорных домкратов

  • НРГ-15020 Насос "Энерпром" ручной гидравлический 2.0 л. 150 Мпа - 1шт.;
  • М-150 Манометр с адаптером 150 Мпа - 1шт.;
  • БРСД150 Полумуфта (ниппель) к домкрату , 150 МПа, резьба внутренняя 1/4В5Р - Зшт.;
  • ШН1/4В5Р Переходник от полумуфты БРСД150 к домкрату, резьба наружная 1/4В5Р с обеих сторон - Зшт.;
  • РВД1000180 Рукав высокого давления 1 м, 180 МПа, 2 розетки для присоединения к домкратам тенз., фитинг с обеих концов 1/4В5Р - Зшт.;
  • РВД4000150 Рукав высокого давления 4 м, 150 МПа, в комплекте с полумуфтой (розетка), резьба 1/4В5Р, фитинг к насосу 3/8ЫРТ - 1шт.

Порядок натяжения шпильки тензорным домкратом

1. Гайку закручивают от руки до упора, на гайку устанавливают обойму, имеющую шестигранный паз под размер гайки. 2. Домкрат устанавливают на проставку, тянущий стакан навинчивают на шпильку. 3. Присоединяют насос посредством РВД к домкрату, масло поступает под давлением в полость домкрата, создавая усилие натяжения шпильки.
4. По достижении давления, соответствующего требуемому усилию затяжки, гайку закручивают вращением обоймы от руки при помощи воротка через отверстие в
стенке проставки.
5. Снять нагрузку со шпильки
сбрасыванием гидравлического
давления. Разъемное соединение
затянуто.
6. Открутить тянущий стакан со шпильки, снять домкрат, проставку, обойму.

Правила использования шпильковерта

С целью повышения эффективности в процессе использования тензорных домкратов рекомендуется соблюдать некоторые условия.
Не соблюдение  рекомендаций  приводит  к повреждению деталей и инструментов.



ПРАВИЛЬНО

НЕПРАВИЛЬНО
Проставка домкрата должна
находиться в полном контакте с
опорной поверхностью.

Опорная поверхность скошена
относительно оси шпильки.

Проставка домкрата и опорная
поверхность должны быть
перпендикулярны оси шпильки.

Опорная поверхность скошена
относительно оси шпильки.
Длина выступающей части
шпильки должна обеспечиавть
навинчивание тянущего стакана
на величину, равную, как
минимум, 0,8 диаметра шпильки.

Выступающий конец шпильки
слишком короткий



Методика синхронной перекрестной затяжки

Синхронная затяжка необходима:

  • автоклавов;
  • для крышек сосудов, которым предстоит в условиях повышенного давления;
  • фланцев трубопроводов;
  • теплообменников;
  • некоторого другого оборудования.

Сборка подобного оборудования предъявляет повышенные требования к герметичности соединений  и  качеству сборки. В этих условиях очень важна синхронная затяжка крепежных элементов.

Последовательная затяжка иногда приводит к распределению нагрузки не равномерно по крепежу соединения и перекосу деталей. Метод осевой вытяжки болта или шпильки позволяет добиться синхронной высокоточной затяжки резьбовых соединений.

 затягиваемый болт  незатянутый болт  затянутый болт

Одновременная затяжка 100% от об щего количества болтов



Болтов 16, Тензорных домкратов 16

Болтов 16, Тензорных домкратов 16

Самый точный и самый быстрый вариант синхронной затяжки: все болты в соединении затягивают одновременно.

Однако, при этом требуется большое количество домкратов (по количеству болтов) и принадлежностей (рукавов, манометров, быстроразъемных соединений), и применения насоса с баком большой емкости.

Процесс затяжки прост: на каждый болт установлен тензорный домкрат, все домкраты подключены к общему источнику гидропитания высокого давления, все болты затягиваются одновременно.

Этот вариант обеспечивает максимальную равномерность распределения усилий затяжки по всем точкам соединения.

Одновременная затяжка 50% от общего количества болтов

В этом случае болты затягивают одновременно через один, что позволяет вдвое сократить количество домкратов. В нашем примере (см. схему), требуется только 8 тензорных домкратов и соединительных принадлежностей к ним.

Процесс затяжки осуществляется в две стадии: сначала затягивают одну половину болтов, затем другую.

Рекомендуется каждую группу болтов затягивать в 2 этапа. Таким образом, затяжка будет включать 4 цикла нагнетания давления в гидроцилиндры тензорных домкратов.

Равномерность нагрузки при таком варианте работы несколько меньше, чем при 100% синхронной затяжке, но разброс остаточного усилия затяжки не выходит за пределы допустимых значений.

Кроме того, время работы больше, чем в предыдущем случае.



Болтов 16, Тензорных домкратов 8

При синхронной затяжке маркируйте тензорные домкраты порядковыми номерами согласно процедуры затяжки!



Болтов 16, Тензорных домкратов 8

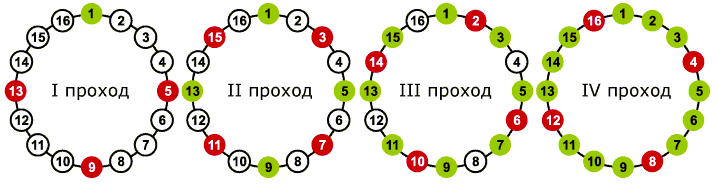

Одновременная затяжка 25% от общего количества болтов

При этом варианте болты одновременно затягивают через три. Для обеспечения требуемой равномерности нагрузки, каждый из четырех проходов должен последовательно повторяться четыре раза, т.е. 16 циклов приложения усилия шпильконатяжителя.



Болтов 16, Тензорных домкратов 4

Модели

Возможен заказ тензорных домкратов ДТГ410-120(125), варианты адаптеров А410М120, А410М125 и ДТГ484-125(130,140,150), варианты адаптеров А484М125, А484М130, А484М140, А484М150.

Вес домкрата указан в комплекте с адаптером максимального типоразмера.

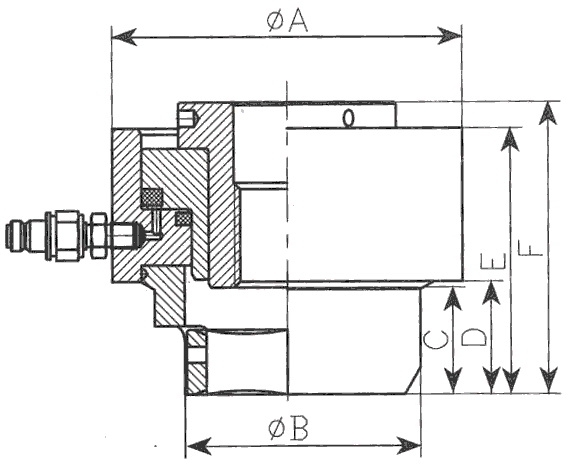

Модель Адаптер Усилие, тс Объём поршневой полости, см3 A, мм B, мм C, мм D, мм E, мм F, мм Вес, кг
ДТГ16-20
А16М20
15,8
34
71
55
23
25
74
86
1,3
ДТГ16-22
А16М22
59
25
27
76
88
ДТГ29-24
А29М24
28,7
40
85
66
27
29
78
90
3,5
ДТГ50-24
А50М24
49,5
44
109
90
105
7
ДТГ50-27
А50М27
72
30
32
93
108
ДТГ50-30
А50М30
78
33
35
96
111
ДТГ50-33
А50МЗЗ
85
36
38
99
114
ДТГ50-36
А50М36
90
39
41
102
117
ДТГ83-33
A83M33
82,9
64
133
85
36
44
111
127
10
ДТГ83-36
А83М36
94
39
47
116
130
ДТГ83-39
А83М39
98
42
50
119
133
ДТГ83-42
А83М42
105
45
53
122
136
ДТГ101-39
А101М39
100,8
72
150
98
41
51
135
15
ДТГ101-42
А101М42
105
44
54
125
138
ДТГ101-45
А101М45
110
47
57
128
141
ДТГ101-48
А101М48
125
50
60
131
144
ДТГ144-52
А144М52
144
94
174
132
53
56
132
145
20
ДТГ144-56
А144М56
135
59
60
136
149
ДТГ168-56
А168М56
168
135
198
138
154
25
ДТГ168-60
А168М60
144
63
65
143
159
ДТГ168-64
А168М64
150
67
69
147
163
ДТГ168-68
А168М68
158
71
74
152
168
ДТГ217-72
А217М72
217,2
165
222
165
75
77
167
185
35
ДТГ217-76
А217М76
170
79
81
175
193
ДТГ259-76
А259М76
259,3
198
252
167
197
50
ДТГ259-80
А259М80
175
83
85
172
201
ДТГ259-85
А259М85
185
88
90
176
206
ДТГ259-90
А259М90
205
93
95
181
211
ДТГЗ16-95
А316М95
316,1
218
282
215
98
100
189
224
65
ДТГЗ16-100
А316М100
235
103
105
194
229
ДТГ387-105
А387М105
386,6
305
318
240
108
110
203
238
85
ДТГ387-110
А387М110
250
113
115
208
243
ДТГ387-115
А387М115
260
118
120
213
248
