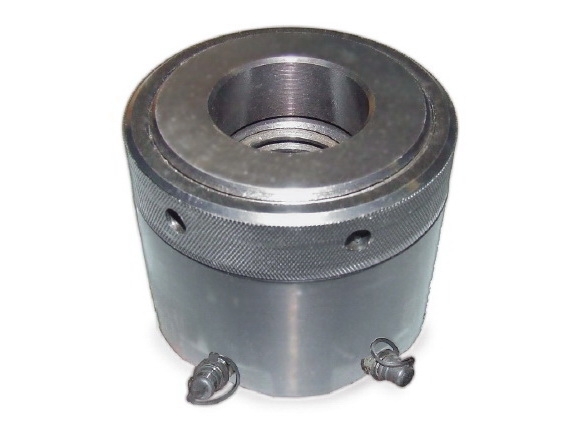

Гидравлические гайки для осевой вытяжки (Гидрогайки)

Запросить цену

Гидравлические гайки для осевой вытяжки используются для демонтажа или затяжки соединений резьбовых с метрической резьбой. Силу затяжки можно регулировать усилием осевой вытяжки шпильки или болта.

Гидрогайками пользуются при работе в ограниченном пространстве, когда средства затяжки неудобно размещать в рабочей области.

Их выгодно применять при монтаже ответственных соединений испытывающих повышенные:

  • знакопеременные нагрузки;
  • вибрацию;
  • циклическое напряжение температурой или давлением.

Гайки гидравлические обладают преимуществами тензорных домкратов, но стоимость их меньше. Крутящий момент при затяжке отсутствует.

Это позволяет избежать:

  • смещение фланцев;
  • повреждения уплотнений;
  • искривления болтов.

Насосы работают при номинальном давлении 150 МПа. Рекомендуется пользоваться маслостанциями типа: НРГ- 15007,-15025.

Привод групп гидрогаек работает от насосной станции: НЭР7/150-8/1,5A25T2.

При заказе гидрогаек лучше заказывать РВД150 (2000,4000)/150 с полумуфтами, которые могут использоваться под давлением 150 МПа.

Порядок натяжения шпильки гидрогайкой

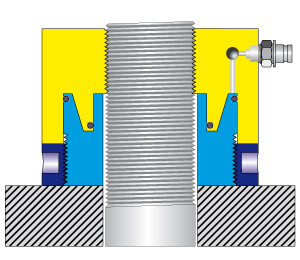

1. Закрутить гидравлическую гайку на соответствующую часть болта или шпильки разъемного соединения

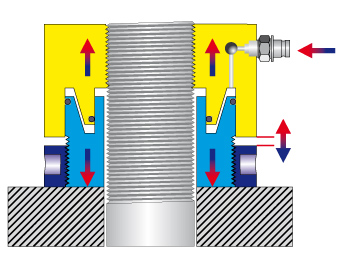

2. Подать гидравлическое давление в гидрогайку, при этом ее поршень перемещается и болт (шпилька) испытывают осевое растяжение

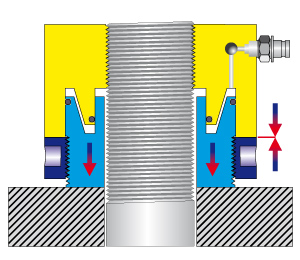

3. Закрутить зажимное кольцо гидрогайки,  сбросить давление, разъемное соединение  затянуто. Гайка остается на резьбе.

Для разборки соединения, повторить действия в обратном порядке.

Модели

Модель Резьба на шпильке Усилие, тс Ход штока, мм Габариты, мм (D/H)
Г-022
М22
19,8
6
62/53
Г-024
М24
21,2
65/55
Г-027
М27
25,4
72/58
Г-030
М30
25,9
75/61
Г-033
М33
33,8
83/64
Г-036
М36
36,8
88/67
Г-039
М39
39,7
94/70
Г-042
М42
42,7
100/73
Г-045
М45
48,6
106/77
Г-048
М48
60,0
118/80
Г-052
М52
63,6
8
123/84
Г-056
М56
80,4
135/88
Г-060
М60
98,9
147/92
Г-064
М64
103,6
153/94
Г-068
М68
108,3
159/98
Г-072
М72
129,8
10
170/104
Г-076
М76
135,1
176/108
Г-080
М80
159,0
194/112
Г-085
М85
170,8
200/117
Г-090
М90
197,6
212/122
Г-095
М95
226,1
223/127
Г-100
M100
245,0
15
236/135
