Портальный колесотокарный станок модели PN 190

Запросить цену

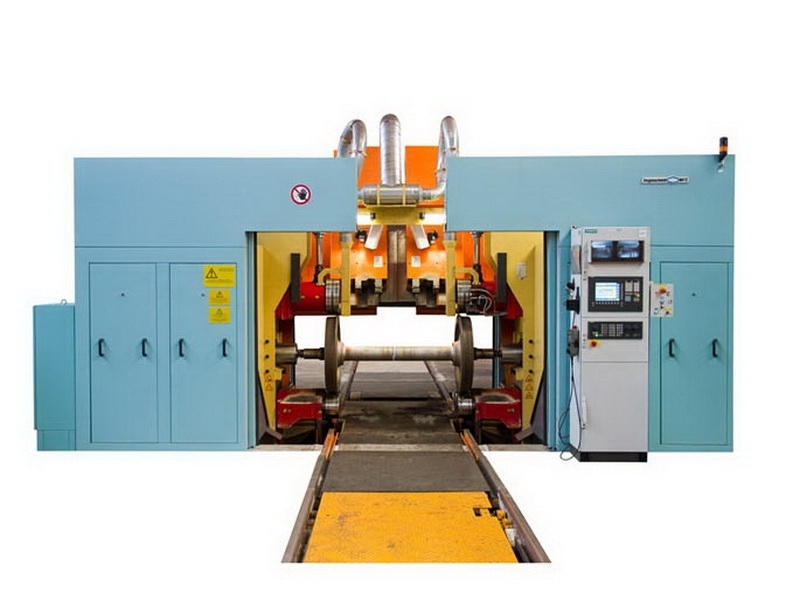

Портальный колесотокарный станок Hegenscheidt модели PN 190 разработан как высокопроизводительный колесотокарный станок с роликовым фрикционным приводом для обработки металла резанием средней и высокой сложности в цехах для рельсового подвижного состава.

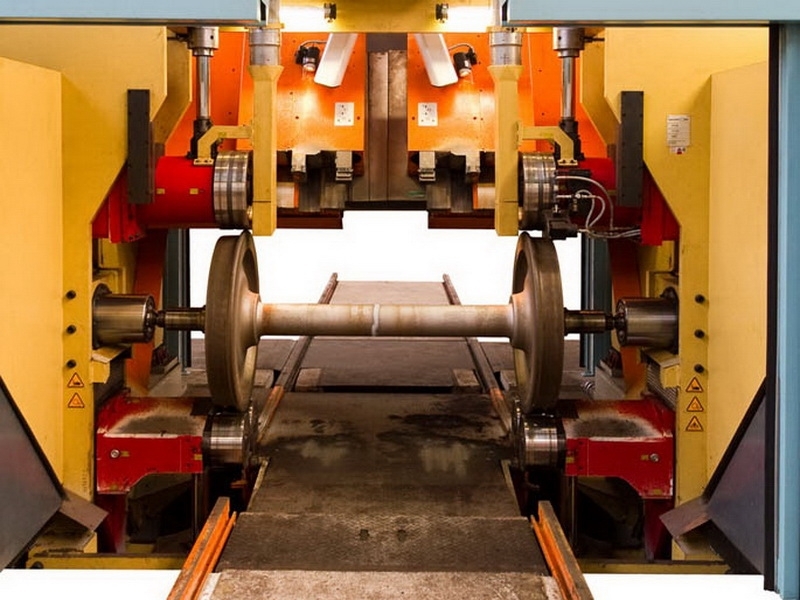

На станине расположены оба токарных суппорта с ЧП-управлением с интегрированным устройством измерения износа профиля и измерения диаметра, что обеспечивает оптимальную, беспрепятственную загрузку и разгрузку станка в проходном (беспрерывном) режиме для непрерывной обработки колесных пар.

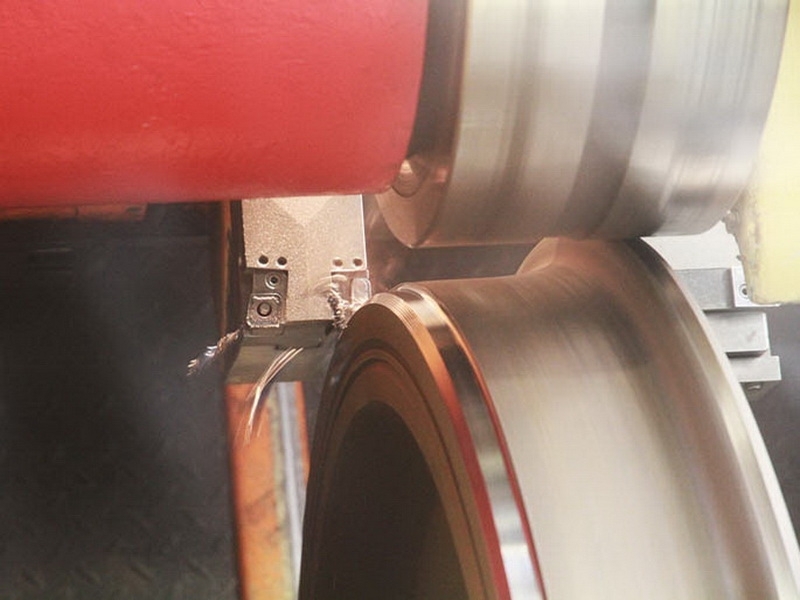

Так же возможна подача в режиме подачи и выкатки. Помимо обточки профиля уже бывших в употреблении и / или новых колесных пар может осуществляться торцевая обточка дисков колес (как внутри, так и снаружи). Также возможна обработка тормозных дисков и дальнейшая специальная обработка.

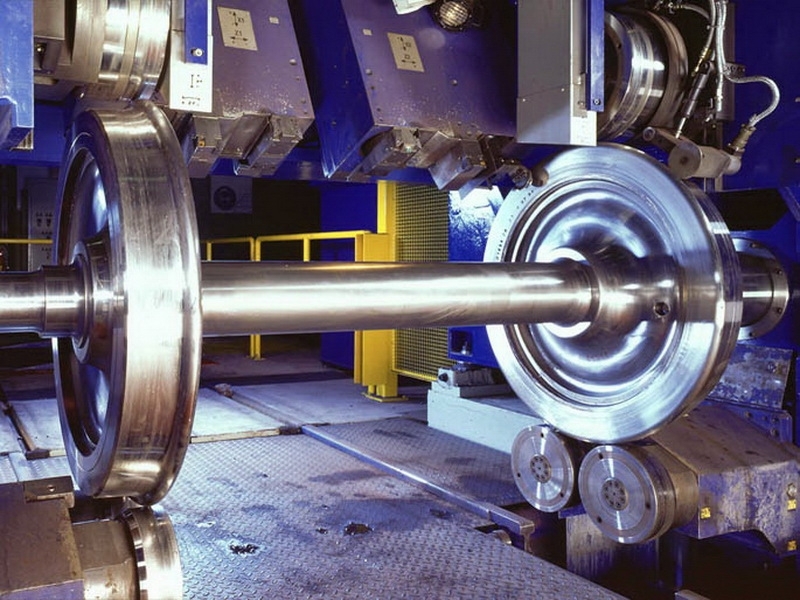

Роликовый фрикционный привод станка PN 190 предотвращает образование практически любых поводковых лысок или следов зажатия и таким образом обеспечивает повышенную безопасность, в частности, в отношении колесных пар высокоскоростных поездов.

Подробная информация о портальном колесотокарном станке с роликовым фрикционным приводом типа PN 190 в PDF

Технические характеристики

Механика

Размер:
по мере необходимости
Диапазон диаметров колёсной пары (реальный):
540 - 1400 мм
Диапазон диаметра колес (с колесиками):
540 - 1250 мм
Диапазон диаметров диска (редактируемые):
300 - 940 мм
Длина оси:
макс. 2600 мм
Принимаемая колесная пара:
макс. 5000 кг
Подача области поддержки:
0,01 - 3,5 мм/об
Поддержка входы:
4500 мм/мин
Поперечное сечение резания/Поддержка:
макс.18 мм²
Электрика

Рабочее напряжение:
по мере необходимости
Управляющее напряжение:
по мере необходимости
Главная энергетическая установка техники:
ca. 100 кВт
Скорость вращения - вышеприводные ролики:
1 - 400 мин -1
Скорость вращения - нижеприводные ролики:
1 - 590 мин -1
Диапазон скоростей резания:
макс. 500 м/мин
Размеры

Вес машины:
около. 35000 кг
Высота от пола верхней машины:
около. 2300 мм
Размеры машины (1435 мм колеи):
Длина 7000 мм
Ширина 2300 мм
Высота 3300 мм
Погрешность

Погрешность диаметра:
< 0,2 мм
Биение:
< 0,1 мм
Биение:
< 0,2 мм
Профиль геометрии:
< 0,2 мм
Производительность

Колесные пары за 8 часов:
35 - 50 шт
