Портальный колесотокарный станок модели 165

Запросить цену

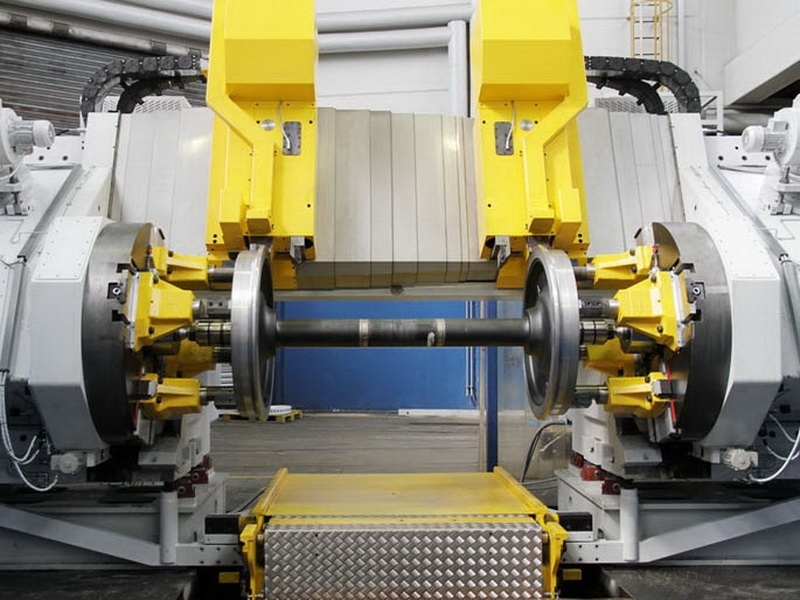

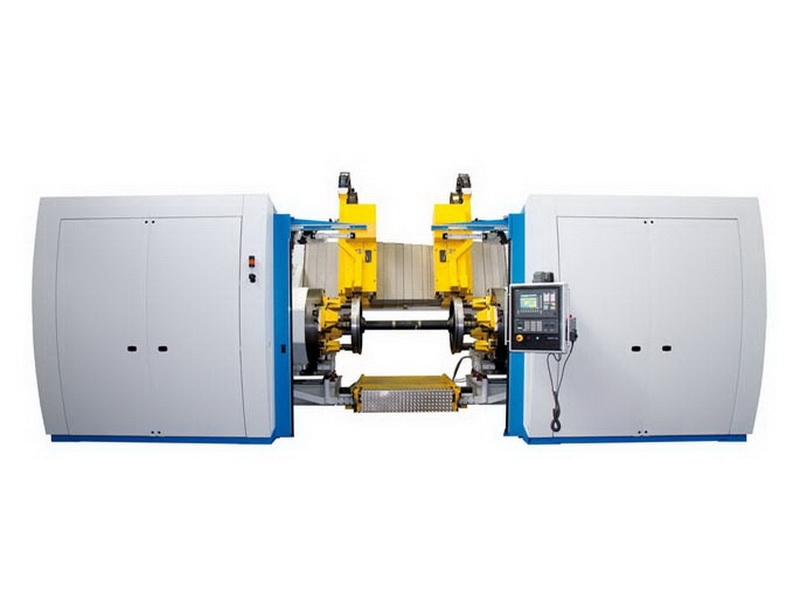

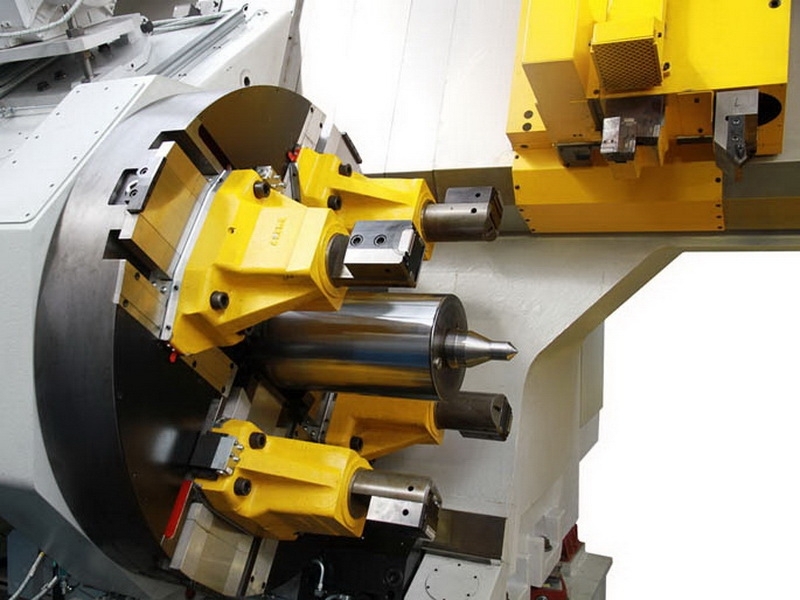

Портальный колесотокарный станок для рельсового подвижного состава модели 165 с ЧПУ разработан как высокопроизводительный колесотокарный станок с приводом через планшайбу для наиболее тяжелых режимов обработки в цехах.

На станине расположены оба токарных суппорта с ЧП-управлением с интегрированным устройством измерения износа профиля и измерения диаметра, что обеспечивает оптимальную, беспрепятственную загрузку и разгрузку станка в проходном (беспрерывном) режиме для непрерывной обработки колесных пар. Так же возможна подача в режиме подачи и выкатки.

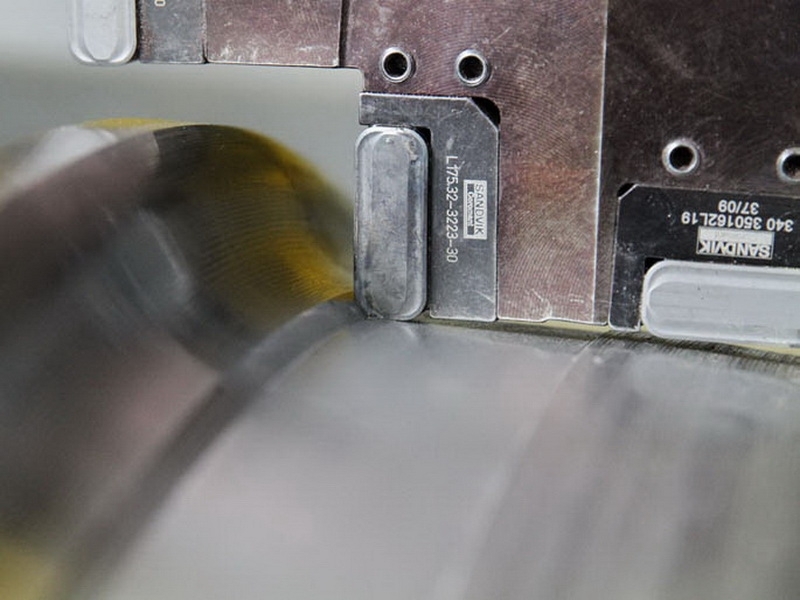

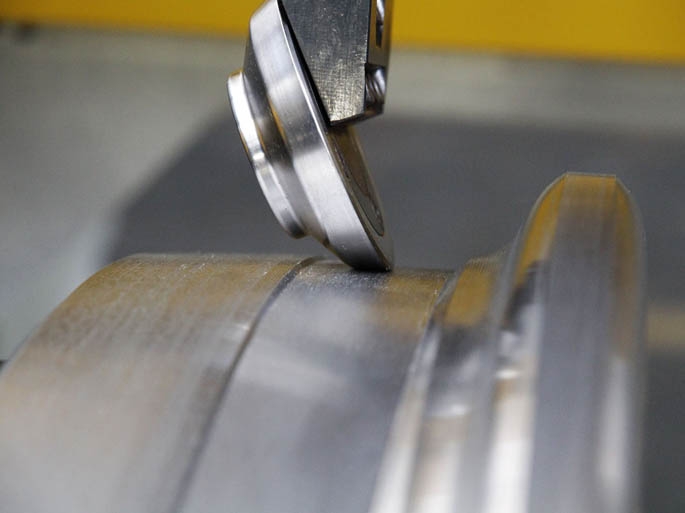

Помимо обточки профиля уже бывших в употреблении и / или новых колесных пар может осуществляться торцевая обточка дисков колес (как внутри, так и снаружи). Также возможна обработка тормозных дисков и дальнейшая специальная обработка.

Подробная информация о портальном колесотокарном станке с обработкой тормозных дисков типе 165 в PDF



Технические характеристики

Механика
Размер 1000 - 1.676 мм
Колесная пара стандартный диапазон 600 - 1.100 мм
Колесная пара специальная зона 750 - 1.250 мм
Длина оси по требованию
Макс. колесная пара 45 кН
Поддержка подачи области 0,01 - 3,5 мм / об
Чип сечения  поддержки 32 мм² - макс. 50мм²
Электрическое 400 / 50 V / Гц
Рабочее напряжение 230 / 50 V / Гц
Управляющее напряжение 2 x 44 кВт - макс. 2 x 70 кВт
Главная энергетическая установка стандартный диапазон после оценки
Главная энергетическая техника специальной области 1 - 70 мин-1
Диапазон скоростей Лицевая панель Siemens CNC 840 D
Управление станком оценочно 1.435 мм
Габариты станка для калибровочный 1435 мм (длина х ширина х высота) 8.200 x 3.000 x 3.000 мм
Масса станка Примерно 540 кН
Точность обработки
Разница диаметра двух колес одной оси ≤ 0,15 мм
Форма отклонения профиля ≤ 0,2 мм
Биение колёсной пары * 0,1 - 0,3мм
Биение колёсной пары ≤ 0,3 мм
Производительность станка
Колесные пары в 8 часов слоя 35 - 60 шт.
