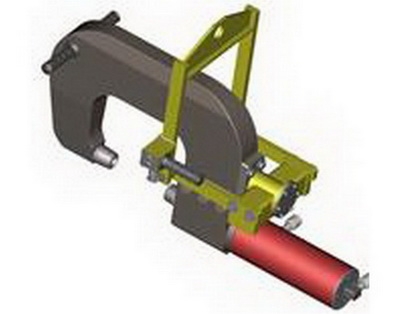

Гидравлический клепатор (гидравлическая скоба)

Запросить цену

Гидравлическая скоба для клепки жд заклепок ( клепатор) – является универсальным инструментом и охватывает все виды клепальных работ, выполняемые при ремонте железнодорожного подвижного состава, а также при сборке и ремонте в автомобильной промышленности.

За счет специальной формы матрицы осуществляется надежное клепаное соединение и формируется ровная клепка. Управление рабочим процессом клепатора осуществляется с помощью кнопки, размещенной на рукоятке инструмента. Все технологические операции выполняются одним работником.



Гидравлический клепатор предназначен для:

  1. Рихтовки;
  2. Правки;
  3. Стяжки;
  4. Зажима;
  5. Прессования;
  6. Клепки заклепок от 18-22 мм;
  7. Пробивки отверстий и многое др.

Комплектация

В комплектацию гидравлического клепатора входит

  • Скоба;
  • Гидроцилиндр с пружинным или гидравлическим возвратом поршня, на штоке которого установлен пуансон;
  • Матрица;
  • Рукоятка, ручка;
  • Кабельный разъем;
  • Полумуфта быстроразъемных соединений;
  • Кнопочный пост управления на рукоятке;
  • Рым-болт у тяжелых моделей для подвешивания на пружинном балансире;

По заказу клиента клепатор комплектуются маслостанцией с электроприводом, или пневмоприводом, размещённой на колесах.

Зев клепатора (гидравлической скобы) образован неподвижной опорой, приваренной к ее корпусу с матрицей, и подвижной опорой с пуансоном, установленной на штоке гидроцилиндра.

Модификации клепаторов по назначению

Клепаторы типа SKD - предназначены для клепки заклепок методом холодной клепкой при высокой интенсивности работ. Время на цикл – 3 сек. в условиях конвейерной сборки.

Клепаторы с усилием более 25 тс и серии SKD выполнены с гидравлическим возвратом поршня.

Гидравлический клепатор серии К15/245/68Г предназнчен для клепки предварительно разогретыми заклепками. Клепку производят заклепками, нагретыми до 850-1100 С0. Для нагрева заклепок длиной 65-110 мм и диаметром 18-25 мм комплектуем клепатор индукционным нагревателем или электроконтактным нагревателем (для двух заклепок).

Для одновременной работы двух инструментов, клепатора и выпрессовщика, при выполнении работ по замене фрикционных планок боковых рам тележек грузовых вагонов рекомендуемые насосные станции:

  • 2НЭЭ63-5,0ИА40Т1-ВЗ-К-В для клепатора с пружинным возвратом;
  • 2НЭЭ63-5,0ИГ40Т1-ВЗ-К-В для клепатора с гидравлическим возвратом.
Модель
Применение при клепке
ПП-31010Г
Для холодной клепки, как гидрострубцина для стяжки
К10/50/70
Фрикционных планок боковых рам тележек грузовых вагонов
К14/216/130
Для общепромышленых и ремонтных работ
К15/250/110Г
Петель к собранной конструкции крышек люков вагонов (полувагонов)
К17/255/110Г
К15/245/68Г, К15/145/99
Державок крышек люков с двух сторон к двутавровой балке
К25/350/150
Передних и задних упорных угольников хребтовой балки
К25/60/78
Фрикционных планок боковых рам тележек грузовых вагонов
К40/60/75
Державки мертвой точки, лесенок, поручней
Кс40/250/190
Переднего и заднего упоров хребтовой балки, кронштейна и петли нижней обвязки
К63/175/120
Переднего и заднего упора хребтовой балки платформы
SKD-35250
Холодной клепкой при высокой интенсивности работ
SKD-35200
SKD-25200
SKD-18200
УПКПЛ-П
Для правки кромок проемов люков полувагонов

Технические характеристики клепаторов (гидравлическая скоба)

Модель

Номинальное давление

МПа/ усилие тс/ раб. Объем, см3

Ход штока, мм

Размер рабочего пространства (зева), мм



Габариты, мм, ВхLхH

Диаметр заклепки, мм

Вес, кг

Ширина

Глубина, до оси

ПП-31010Г

70/10/250

100/Г

50

95

80х475х300

10

19,5

К10/50/70

63/10,5/95

60/П

78

50

85х642х212

18-20

11,8

К14/216/130

70/14/150

75/П

130

216

74х470х390

25

29

К15/245/68Г

30/15/380

75/П

68

245

186х560х608

16

54,5

К/15/145/99

30/15/380

75/П

99

145

40х412х388

16

30

К17/255/110Г

70/17/211

80/Г

110

255

-

16

58

К25/350/150Г

70/25/754

150/Г

150

355

115х786х688

22

112

К25/60/78

63/25/205

60/П

78

58

142х554х318

18-20

24

К40/60/75Г

63/40

75

60

-

22

38

Кс40/250/190Г

63/40/1500

180/Г

190

250

454х1075х713

22

181,7

К63/175/120Г

63/63

120

175

-

22

80

SKD-352250

32/35/1104

90/Г

328

250

380/1003/1153

13

250 + подвеска

SKD-35200

32/35/1104

90/Г

200

200

306/1003/1162

13

146 + подвеска

SKD-25200

32/25/779

90/Г

210

200

250/981/820

11

129 + подвеска

SKD-18200

32/18/477

75/Г

210

200

243/937/810

10

101,3 + подвеска

УПКПО-П

70/23/156

50/Г

50

50

120/133/187

-

16
