Гидроподъёмник телескопический автономный ГПТ5700А предназначен для подъема и позиционирования машин, тяжёлого оборудования и конструкций при регламентных и ремонтных работах, монтажно-демонтажных операциях, в том числе, в составе системы подъёма.

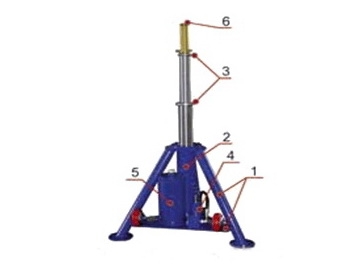

Конструкция гидроподъёмника включает основание с тремя трубчатыми подкосами (1) на опорах, снабжённое откидными колёсами; телескопический трёхступенчатый гидроцилиндр (2) с гравитационным возвратом штока, с гайкой фиксации (3) на первой и второй ступенях и фиксирующим пальцем на третьей ступени; на основании установлены, также, ручной насос (4) и масляный бак (5). Рифлёная опора (6) является опорной поверхностью для объекта подъёма. Гидроподъёмник обеспечивает регулируемую высоту подъёма объекта до 700 мм, давление в гидросистеме 70 МПа.
На основании гидроподъёмника установлен двухступенчатый ручной насос с производительностью на второй ступени при номинальном давлении 70 МПа 5 см3 за двойной ход.
Серия
|
Модель
|
Максимальная
грузоподъёмность на 1/2/3 ступени, тс |
Ход штока
на 1/2/3 ступени, мм |
Номинальное
давление в гидросистеме, МПа |
Объём
масляного бака, л |
Габариты, мм:
расстояние в плане между краями опор/высота |
Масса,
кг |
|---|---|---|---|---|---|---|
|
ГПТ5700А
|
20/10/5
|
300/250/150
|
70
|
8-10
|
740/585
|
30-40
|
