Тянуще-толкающее устройство для перемещения по рельсам

Модель 2ТТГ25Г600

Тянуще-толкающее устройство 2ТТГ25Г600 предназначено для перемещения тяжеловесного оборудования (вагоны, локомотивы, силовые трансформаторы на подстанциях, строительное, грузоподъёмное оборудование, конструкции и т.д.) по железнодорожным рельсам типа Р50, Р65, Р75 при ремонтных, аварийно-восстановительных и строительно- монтажных работах.

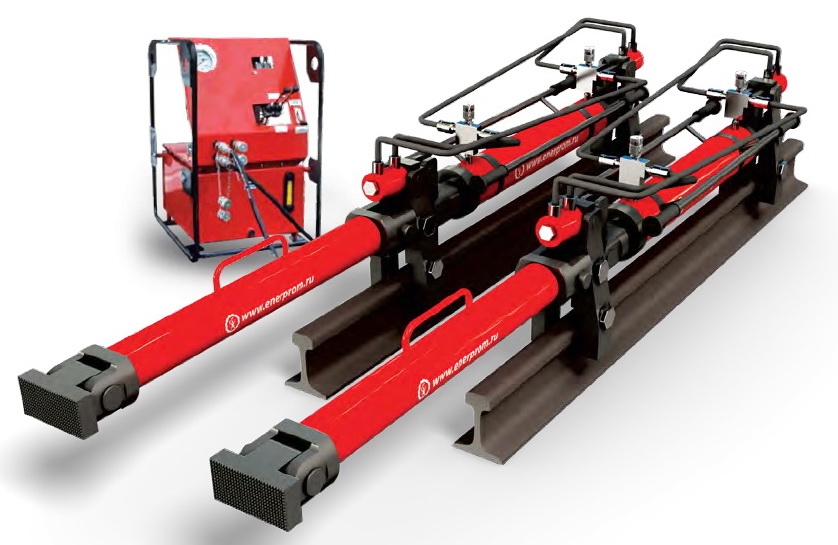

Устройство 2ТТГ25Г600 состоит из двух одинаковых тянуще-толкающих гидравлических механизмов, комплекта рукавов высокого давления с полумуфтами брС и 2-х постовой насосной станции.

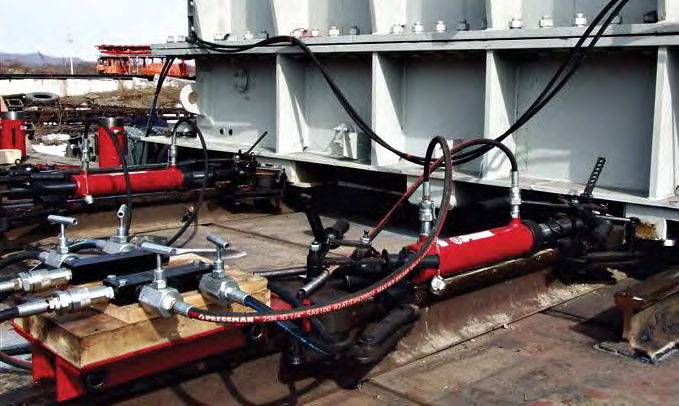

Основными составными частями одного тянуще- толкающего гидравлического механизма являются: главный гидроцилиндр; зацепы, прямой и обратный с гидроцилиндрами зажима; проставка, рукава высокого давления (РВД).

Отличительной конструктивной особенностью устройства является применение автоматически срабатывающих, гидравлически управляемых, взаимозаменяемых прямых и обратных зацепов новой конструкции, обеспечивающих надёжное выполнение толкающих и тянущих функций устройства (исключено проскальзывание зацепов, повреждение головки рельса и зацепов).

Главные гидроцилиндры и гидроцилиндры зажима выполнены с гидравлическим возвратом поршня. На поршневом и штоковом входах гидроцилиндров установлены по два 4-линейных гидросопротивления, с помощью которых посредством РВД с быстроразъемными соединениями (БРС) производится автоматическое распределение потоков между главными и зажимными цилиндрами и станцией.

Зацепы с стороны штоков главных гидроцилиндров оснащены проставками (при толкании), или упором тянущей траверсы с такелажными скобами (тянущие функции).

При работе с тянущей траверсой используется чалка из стального троса (Ø 11мм) с двумя петлями. применение специальной 2-х постовой насосной станции с 4-х линейными 3-х позиционными гидрораспределителями с ручным или электромагнитным управлением с выносного пульта обеспечивает перпендикулярность фронта перемещаемого груза относительно рельс, надёжное равномерное перемещение груза, без перекосов, даже в условиях «горки».

Насосная станция может быть выполнена с электрическим, или бензиновым приводом.

Применение специальных гидроцилиндров зажима в конструкции зацепов, заклинивающих головку рельса, в отличие от привода зацепов от главных гидроцилиндров, обеспечивает, по сравнению с аналогами, снижение изгибающих моментов, действующих на головку рельса при работе толкателя, что исключает проскальзывание толкателя, порчу головки рельса, разрушение зацепов.

Также, применение новой конструкции зацепов в устройстве 2ТТГ25Г600 по сравнению с конструкцией зацепов аналогов, где усилие сцепления зацепов посредством специальных гидроцилиндров воздействует на верхнюю грань катания головки рельса через опору, имеющую насечку на контактной поверхности, обеспечивает надежное сцепление с рельсом при значительно меньшем усилии гидроцилиндров зажима, надёжное равномерное перемещение груза, без перекосов, даже в условиях «горки, упрощается конструкция устройств, уменьшена их цена.

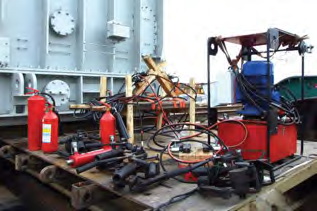

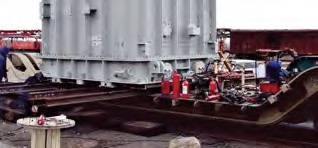

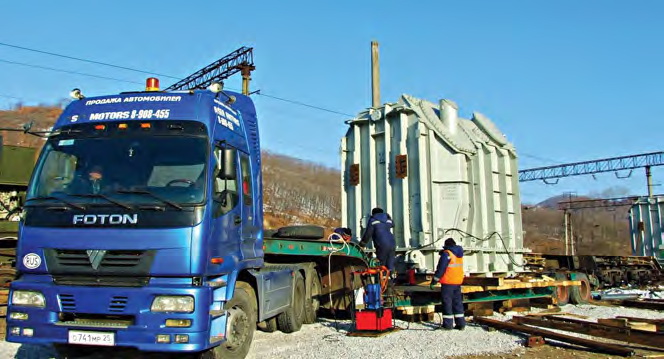

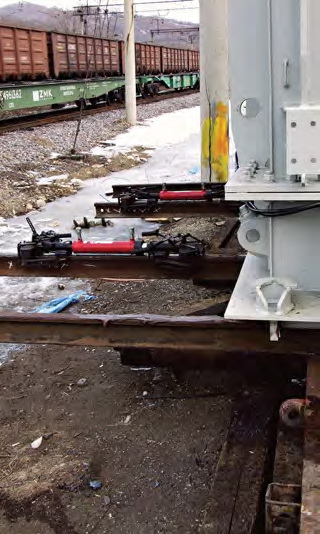

Устройство 2ТТГ25Г600 успешно эксплуатируется в организациях спецмонтажстроя для монтажа мощных силовых трансформаторов.

Разработан бюджетный вариант устройства 2ТГ25Г600Р1,- гидравлически управляемые прямые зацепы, механические обратные зацепы, без проставок и тянущей траверсы.

* В комплект поставки включены: два тянуще-толкающих гидравлических механизма в сборе, полный комплект рвд с полумуфтами БРС, 2-х постовая насосная станция с электроприводом с гидрораспределителями с ручным управлением (по заказу, возможна комплектация гидрораспределителями с электромагнитным управлением с выносного пульта, насосной станцией с бензоприводом).

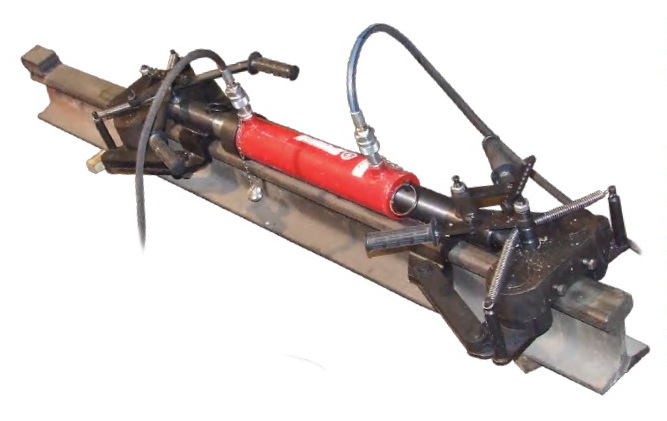

Модель 2ТГ10Г350

Устройство предназначено для перемещения тяжелого оборудования, конструкций по рельсам при выполнении ремонтных, монтажных и других видов работ.

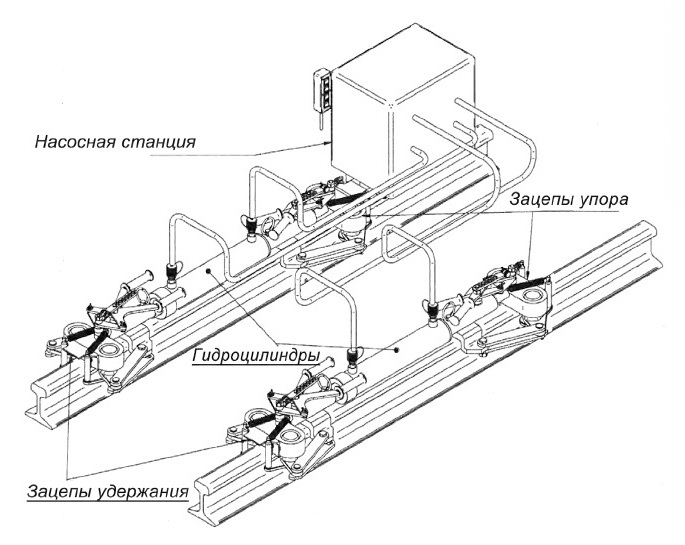

Основными составными частями системы из двух толкателей являются: два гидроцилиндра с гидравлическим возвратом штока, два зацепа удержания, два зацепа упора, двухпостовая насосная станция; рукава высокого давления рвд с быстроразъёмными соединениями.

Зацепы удержания закреплены на штоках гидроцилиндров, а зацепы упора на донышках гидроцилиндров; основной узел зацепов, - по два эксцентрика, зацепляющих головку рельса с двух сторон; на зацепах установлены рукоятки. При совершении рабочего хода гидроцилиндра эксцентрики приводятся в движение и зажимают головку рельса, или расцепляют зажим.

Прямой ход (толкание):

При подаче гидравлической жидкости от насосной станции в поршневую полость гидроцилиндра происходит прижим эксцентриков зацепов упора к головке рельса. При дальнейшей подаче гидравлической жидкости в поршневую полость происходит выдвижение штока гидроцилиндра вместе с освобождёнными зацепами удержания, груз перемещается.

Холостой ход (подтягивание):

После выдвижения штока гидроцилиндра на максимальную величину (350мм), прекращается подача гидравлической жидкости в поршневую полость гидроцилиндра и производится подача жидкости в штоковую полость гидроцилиндра. При этом, произойдет сцепление эксцентриков зацепов удержания с головкой рельса. дальнейшее перемещение будет осуществлять уже не шток, а сам гидроцилиндр, подтягивая за собой освобождённые зацепы упора.

* насосная станция и рвд в комплект поставки не входят.
