Тяговое устройство

Запросить цену

Тяговое устройство – лебедка, которая  с помощью троса обеспечивает подтягивание груза. Такое оборудование часто используется не только в качестве передвигающего приспособления, но и для аварийно-спасательных операций. От надежности конструкции, зависит, то с какой мощностью будет осуществляться работа приспособления, но и максимальный подъемный вес.

Устройство механизма

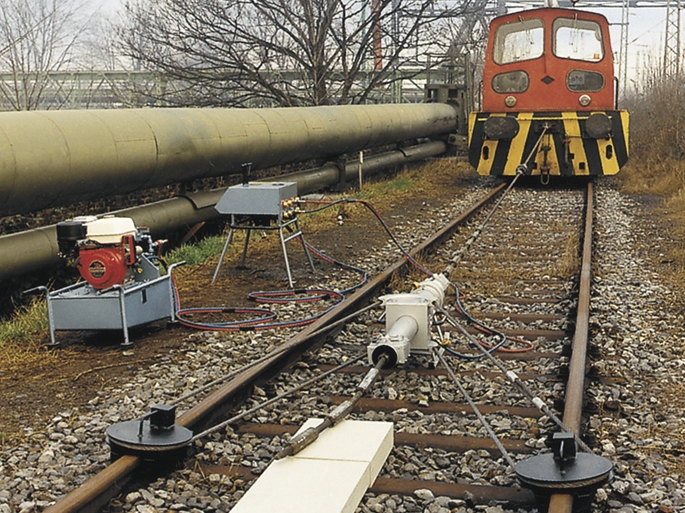

Манипулятор работает по принципу гидравлики. Механизм крепится к рельсам при помощи специальных поршней и клиньев, а также фиксируется тросами.

Во всей конструкции имеются следующие составляющие:

  • два домкрата для обеспечения тяги;
  • четыре клина ля фиксации с двух сторон, по два на каждое приспособление;
  • грузовые скобы для крепежа тяговых тросов.

Вес домкратов имеет массу в размере  107 килограмм, что дает возможность работать с тяжелыми частями или поездом в целом. Масса дополнительных элементов составляет 250 килограмм. Такие показатели дает наибольшую эффективность и позволяет развивать тяговую мощность до 250 кН.

Длинна удерживающего, крепежного и фиксирующего тросов составляет 10 метров. Такой размер позволяет подтянуть груз до необходимой отметки и совершать буксировку без дополнительно приложенных усилий.

Принцип действия

Посредством гидравлического привода подается вращение на барабан с прикрепленным к нему канатом. Совершая обороты, он наматывает на себя металлический канат, тем самым приводя в движение объект. Надежное крепление дает возможность выдержать вес перемещаемого объекта. Строение притяжного агрегата значительно уменьшает фактическую силу воздействия, необходимого для вращения барабана, в сравнении с весом переносимого объекта.

Подключение агрегата происходит посредством специальных гидравлических генераторов. Благодаря использованию масла или специальной жидкости, они создают требуемое усилие, приводящее к действию домкратов. Действие самих генераторов происходит за счет бензинового или дизельного двигателя.

Благодаря такому строению можно осуществлять воздействие на любом участке путей, без доступа к электричеству. Вес оборудования и его компактность дает возможность перемещать конструкцию по необходимости, а воздушная система охлаждения исключает подвод и вывод различных охлаждающих жидкостей.

Где применяется гидравлический манипулятор

Сфера применения очень широка. Объекты подобного типа используются для обеспечения перемещения грузов в следующих видах промышленности:

  • железнодорожные работы;
  • строительная сфера;
  • автомобилестроение;
  • производственная сфера и многое другое.

В сфере железнодорожного сообщения тяговое устройство используют для многих видов работ.

Передвижение вагонов. Если железнодорожный транспорт, по каким-либо причинам не может самостоятельно осуществлять движение по рельсам, его подвигают с помощью лебедки. Она выступает в роли движущей силы и приводит в движение колесную базу.

Расцепление элементов локомотива. Аварийные ситуации могут произойти в любой момент. При сцепке вагонов от удара, разъединить их очень сложно. Заклинивание крепежного механизма приводит к нарушению сцепки и может привести к сходу состава с рельсов. Чтобы это предотвратить, поезд с поврежденной осевой частью оттягивают благодаря манипулятору.

Постановка части железнодорожного транспорта в вертикальное положение. При сходе с рельсов, составы в большинстве случаев падают на бок. Это происходит из-за небольшой площади соприкосновения. Чтобы провести ремонтные действия и предотвратить вытекание смазочных средств на землю, вагон подсоединяют с помощью канатов к лебедке и совершают его подъем в нормальное положение.

Блокировка осей. При этом виде проблемы перемещение также осуществляется за счет гидравлики в передвижном агрегате. Оно дает возможность максимально комфортно провести вагон для проведения ремонта.

Характеристики буксировочного устройства

№ заказа
Тяговый трос, длина
м
Крепежный трос, длина
м
Удержив. трос, длина
м
Тяговое усилие
кН
Вес (без принадлежн.)
кг
Вес (с принадлежн.)
кг
07-1250 10 10 10 250 107 250

* возможная погрешность указанных значений сил: ±10%

Купить или заказать тяговое устройство Hegenscheidt можно на сайте нашей компании. Мы предоставляем условия покупателям для приобретения необходимого оборудования по доступной цене и в отличном качестве. Если у вас есть вопросы, их можно задать нашему оператору, связавшись с ним по контактному номеру телефона.
