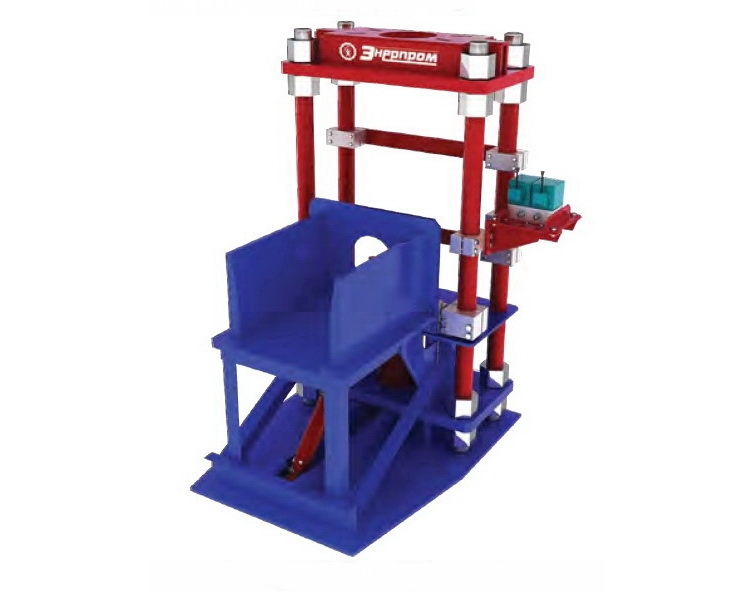

Установка для сборки и разборки поглощающих аппаратов УРПФА-3

Запросить цену

Установка УРПФА-3 - предназначена для сборки и разборки пружинно-фрикционных поглощающих аппаратов (Ш-1-ТМ, Ш-2-Т, Ш-2В-90, ПМК-110А, ПМКП-110А, РТ-120) грузовых железнодорожных вагонов для последующего осмотра и ремонта. Также установка применяется для  монтажа и демонтажа упорных плит на эластомерные поглощающие аппараты типа АПЭ-120 и 73ZW.





Состав установки

Основными частями установки для сборки и разборки поглощающих аппаратов грузовых вагонов УРПФА-3 является:

  • Рама с установленным на ней гидроцилиндром пресса;
  • Опора верхняя, связанная с рамой 4 стойками;
  • Закрепленный на опорных башмаках приемный стол (в исходном положении приемный стол располагают вне зоны действия пресса, и поглощающий аппарат укладывают на него горизонтально);
  • Гидроцилиндр – кантователь приемного стола (гидроцилиндр пресса обеспечивает сжимание поглощающего аппарата для освобождения отворачиваемой гайки);
  • 2 регулируемых по высоте опоры, 2 страховочные планки, блок управления установкой, насосная станция и присоединительные РВД.

Принцип работы и комплектация поставки

В исходном положении приемный стол установки для сборки и разборки поглощающих аппаратов располагают вне зоны действия пресса, а поглощающий аппарат укладывают на него горизонтально. После укладки поглощающего аппарата, приемный стол с гидроцилиндром-кантователем поворачивают на 900, устанавливая поглощающий аппарат вертикально.

Гидроцилиндр пресса обеспечивает сжатие поглощающего аппарата для освобождения отворачиваемой гайки.

В комплект поставки входит:

  1. Металлоконструкция;
  2. Насосная станция (НЭР-2,0И40Т1-В);
  3. Комплект РВД и оснастки;
  4. Оправка верхняя для Ш-1-ТМ и Ш-2В-90;
  5. Оправка верхняя для ПМК-110А и ПМКП-110А;
  6. Упор сменный для Ш-1-ТМ и Ш-2В-90;
  7. ПМК-110А, упор сменный для ПМКП-110А;
  8. Комплект оправок для РТ-120.

Технические параметры установки для работы с пружинно-фрикционными поглощающими аппаратами

Параметры Значения
Минимальное усилие гидроцилиндра пресса, кН (тс) 400 (40)
Ход штока гидроцилиндра пресса, мм 150
Минимальное давление, МПа 32
Минимальное усилие гидроцилиндра кантователя, кН (тс) 40 (4)
Ход штока гидроцилиндра кантователя, мм 184
Габариты, ДхШхВ, мм 882х979х1340
Масса, кг 656
