Установка для правки люков УПЛ-Э, УПЛ-П2

Запросить цену

Мобильная установка УПЛ-Э, УПЛ-П2 – предназначена для правки, выправки и поджатия крышек разгрузочных люков грузовых полувагонов без их снятия. Дополнительно с помощью установок выправляют угольники и нижние обвязочные рамы железнодорожного вагона.

УПЛ-Э, УПЛ-П2 комплексно механизирует все рабочие операции, которые выполняются ручным способом персоналом.

Опыт эксплуатации моделей УПЛ показал, что мобильные установки являются  безопасным и надежным оборудованием. Данное оборудование было разработано совместно с Центральной дирекции по ремонту грузовых вагонов  – филиалом ОАО «РЖД».



Особенности установки УПЛ-Э, УПЛ-П2

Мобильная установка для правки люков жд модели УПЛ-Э, УПЛ-П2 оснащена домкратом. Изменение угла положения домкрата на величину до 60° относительно вертикали позволяет практически в любой точки подвагонного пространства проводить правку/выправку крышек люков грузовых полувагонов.

Комплектация установки правки крышек разгрузочных люков полувагонов

Управление установками осуществляется при помощи пульта дистанционного управления с помощью одного специалиста.

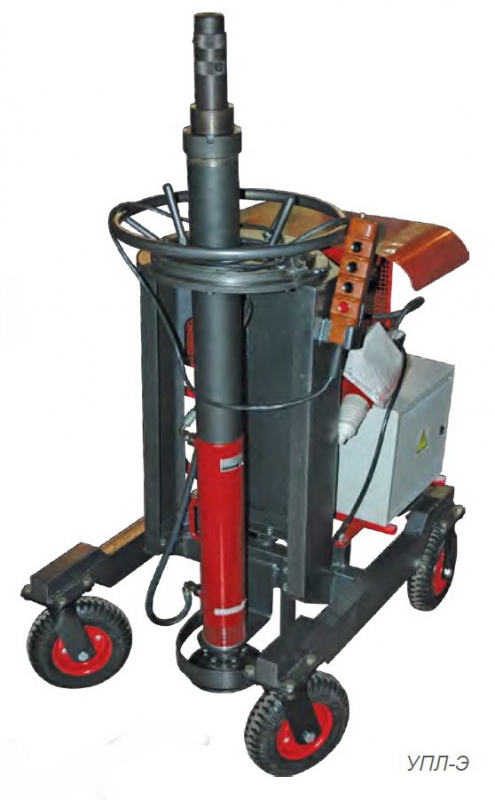

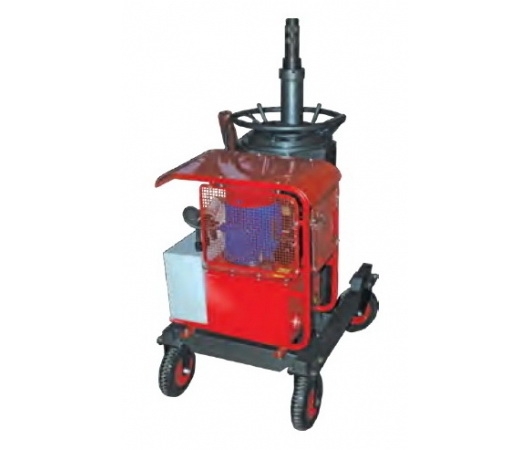

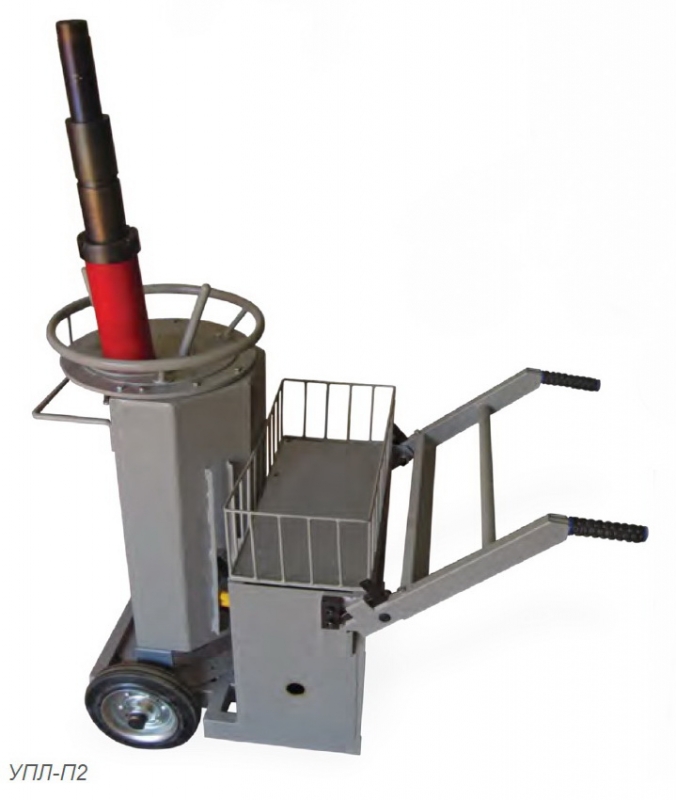

Установка УПЛ-Э оснащена гидравлической электроприводной насосной станцией. УПЛ-П2 в качестве силовой установки применяется пневматическая насосная станция, что позволяет исключить опасность поражения электрическим током обслуживающего персонала (установка УПЛ-П2 работает от стандартной пневматической сети с рабочим давлением воздуха 0,5 – 0,8 МПа).

Технические параметры

Параметр
Значение
УПЛ-Э
УПЛ-П2
Давление настройки предохранительного клапана насосной станции, МПа
16 - 45
Подача при давлении 16 МПа, л/мин
1,6
Номинальное усилие, развиваемое домкратом, тс
6 - 15
Насосная станция
- тип двигателя
НЭЭ-2,0 И10Т1-B
 электродвигатель переменного тока 2АИ80А4
НПП-2,0И10-В
пневматический
Вид управления гидрораспределителем
электромагнитное дистанционное ручное
пневматическое дистанционное ручное
Габаритные размеры, мм:
- длина х ширина х высота
- высота в сложенном состоянии

525х614х1750
1275
Масса, кг
150
90

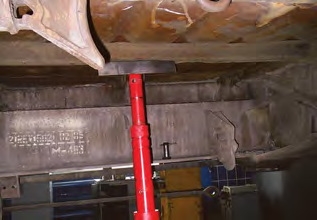

Примеры работ с помощью установки правки кромок люковых проемов полувагонов

Выправка угла люка и закрытие замка

Выправка передней части люка Поджатие люка и вставка уравнительных прокладок Правка угольника и закрытие замков
Выправка угла люка и закрытие замка Выправка передней части люка Поджатие люка и вставка уравнительных прокладок Правка угольника и закрытие замков

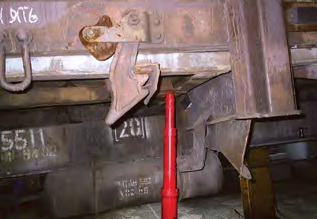

Поджатие центрального ребра жесткости люка для проведения сварочных работ

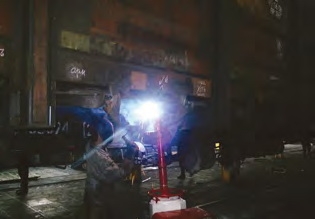

Поджатие дефектного места и проведение сварочных работ

Выправка центрального ребра жесткости люка
Поджатие центрального ребра жесткости люка для проведения сварочных работ Поджатие дефектного места и проведение сварочных работ Выправка центрального ребра жесткости люка
