Привод заслонки для локомотива 2ТЭ116

Запросить цену

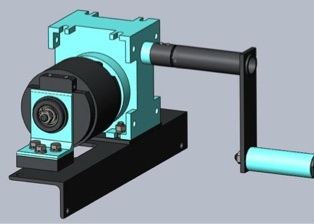

Привод заслонки для локомотива 2ТЭ116 – предназначен для открытия и закрытия заслонок жалюзи. Привод разработан по чертежам ПЗ.2125.10.90.083 и серийно выпускается.









Состав привода заслонки

Привод состоит из кронштейна с установленным на нем редуктором и барабаном, соединенных валом (тихоходным). К быстроходному валу редуктора крепиться ручка, посредством которой механизм приводится в движение открытие и закрытие заслонок локомотива.

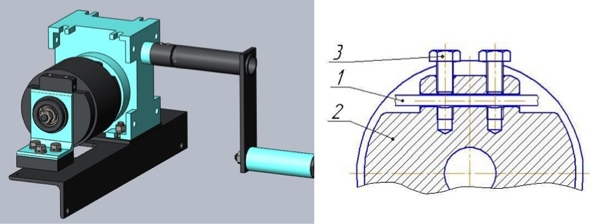

Рис.1 Схема крепления троса к барабану Трос (1), барабан (2), болт (3).

Рис.1 Схема крепления троса к барабану

Принцип работы привода заслонки. Чертеж ПЗ.2125.10.90.083

Трос крепится одним концом к поднимаемой створке, вторым, через блок, к барабану привода. Вращение ручки приводит к наматыванию троса в канавки барабана, обеспечивая перемещение створки на локомотивах 2ТЭ116.

Основные технические данные привода заслонки жалюзей для локомотива 2ТЭ116

No п/п Параметры Значение
1. Допускаемая нагрузка, кг 150
2. Передаточное отношение 10
3. Диаметр троса, мм 5
4. Диапазон температур окружающей среды, 0 °C От минус 40 до +50
5.
Габаритные размеры привода, мм
длина
ширина
высота

385
373
199
6 Ресурс подшипников редуктора, при непрерывной работе, не менее ч. 5000
7. Масса, кг 15
