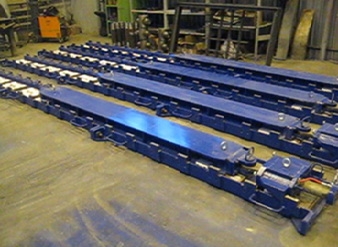

Такелажная гидравлическая система горизонтального перемещения "СКАТ"

Запросить цену

Современный аналог западных производителей “Skidding System“ Holmatro, Hydra-slide, предназначена для монтажа, перегрузки крупногабаритного тяжеловесного промышленного оборудования, крупноблочных конструкций, при строительстве мостов и путепроводов, на движке мостовых конструкций, для горизонтального перемещения по путям скольжения.



Преимущества системы

  • Простота конструкции

    Уникальный дизайн обеспечивает непрерывное движение на большие расстояния с минимальным количеством путей скольжения. Быстрая смена направления движения, без необходимости снятия груза с опор, путем простого перемещения толкающего элемента.

    Карточки скольжения, изготовленные на основе водостойкой бакелизированной фанеры со сменными шайбами скольжения (из тефлона), обеспечивают низкий коэффициент трения.

  • Надежность

    Отсутствие зацепов, захватов, гидравлических прижимов обеспечивает надежность работы без проскальзывания и деформации пути скольжения за счет самоперестанавливающихся механических упоров.

    Усиленная конструкция балки позволяет перемещать объекты по неровной поверхности с помощью подкладок и нести большие нагрузки на изгиб.

  • Низкий профиль

    Небольшая высота, всего 283мм (без подкладных балок), идеально подходит для работы в ограниченных пространствах.

  • Компактность

    Разборная конструкция, а также наличие ручек и рым-болтов, позволяет легко транспортировать и компактно складировать данное оборудование. Относительно небольшая масса деталей системы позволяет ее использовать даже без применения грузоподъемных механизмов.

Системы горизонтального перемещения часто применяют для сложных такелажных работ в комплекте с портальными гидроподъемниками, подъемно-домкратными мачтами, либо домкратами ДГ100П100 или ДГ150П100, которые можно подключать к станции.

Технические характеристики

Наименование (модель) SS100 SS250 SS500
Общая грузоподъемность, тс 100 250 500
Номинальное давление, МПа (кгс/см2): 70 (700)
Номинальное толкающие усилие. тс 10х2 20х2 20х4
Ход поршня, мм. 300 300 300
Рабочая жидкость (РЖ); Масло всесезонное гидравлическое ВМГЗ ТУ 38.101479-86.
Температура масло всесезонное гидравлическое; от - 20 C до 40 C
Рекомендуемые многопоточные насосные станции «МЗ «Энерпром» 2НЭР 2НЭР 4НЭР
Габариты одной опоры, мм.: длина; ширина; высота;   2660 320 200 2660 320 200
Масса одной опоры, кг;   355 355
Масса одного пути скольжении, кг.   221 221

Устройство гидравлической системы горизонтального перемещения “СКАТ“

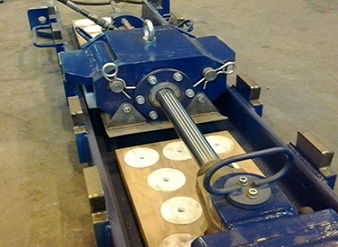

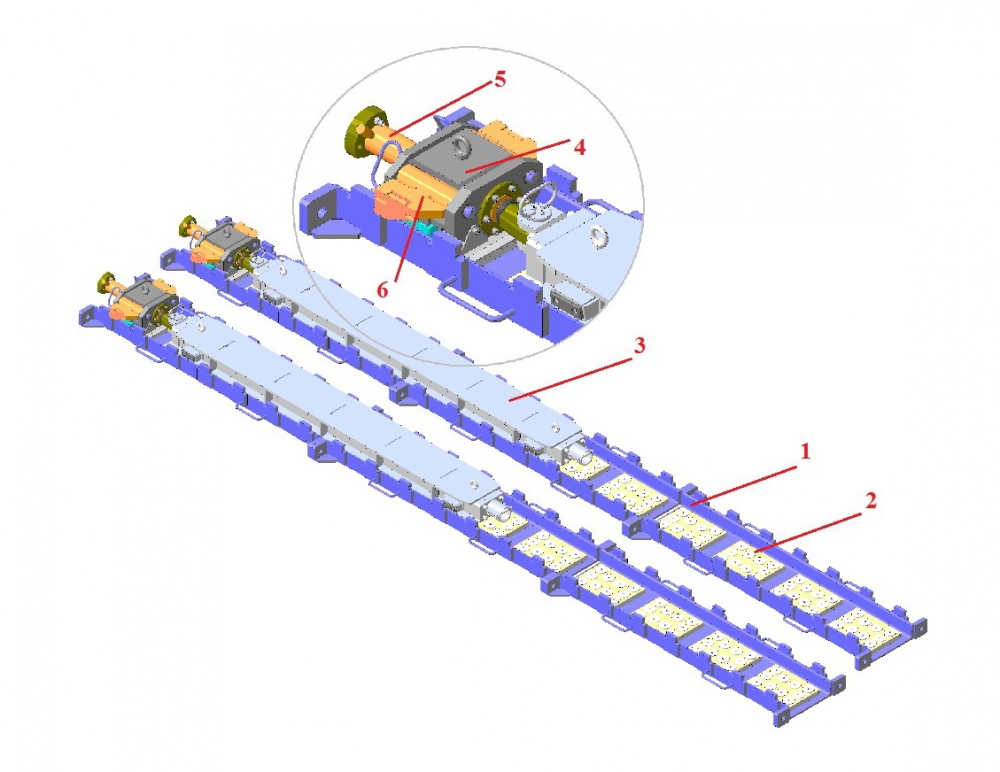

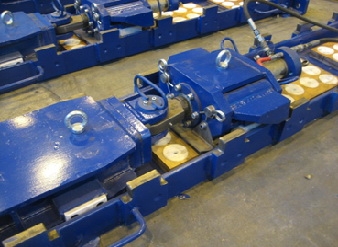

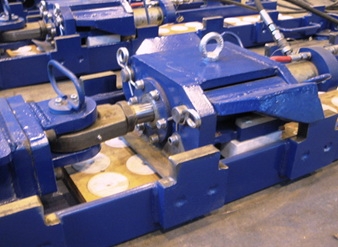

Пути скольжения (1), с установленными на них карточками скольжения (2) с тефлоновыми шайбами, соединены между собой высокопрочными болтами. Сверху на карточки скольжения уложены толкающий элемент (4) и опора (3). Толкающий элемент представляет собой металлоконструкцию с жестко закрепленным силовым гидроцилиндром (5) и самоперестанавливающимися механическими упорами (6). Для уменьшения коэффициента трения рабочая поверхность опоры закрыта листом полированной нержавейки.

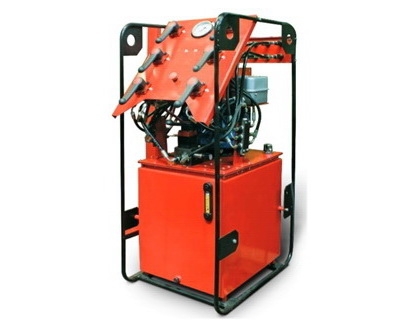

Источником питания гидравлической системы горизонтального перемещения «СКАТ» является гидравлическая многопортовая насосная станция (7) с ручным управлением, которая при помощи рукавов высокого давления, соединена с гидроцилиндрами.

Принцип работы

При проведении такелажных работ несколько секций (в основном по три штуки в одной линии), пути скольжения, соединяют и устанавливают параллельно между собой. На опоре размещаем крупногабаритный груз. Подаем давление от насосной станции в гидроцилиндры. Неподвижный толкающий элемент за счет механических упоров передает усилие гидроцилиндра для перемещения опоры на всю длину выдвижения штока. При переключении насосной станции, происходит складывание гидроцилиндра. За счет усилия обратного хода и большой массы опоры и груза происходит перемещение толкающего элемента вперед. Равномерное распределенные накладки по бокам пути скольжения и специально разработанные механические упоры на толкающем элементе позволяют равномерно перемещать груз без вмешательства оператора.
