Подъёмные пневмоподушки Hegenscheidt

Запросить цену

При внештатных ситуациях (очень низкие точки подъема, сход с рельсов около стен туннелей и т.д.) хорошо зарекомендовало себя применение пневматических подъемных подушек. Привод осуществляется от переносного компрессора с собственным приводом, который может быть поставлен как с двигателем внутреннего сгорания, так и с электродвигателем. Следует подчеркнуть, что это обеспечивает возможность практически неограниченного наличия сжатого воздуха.

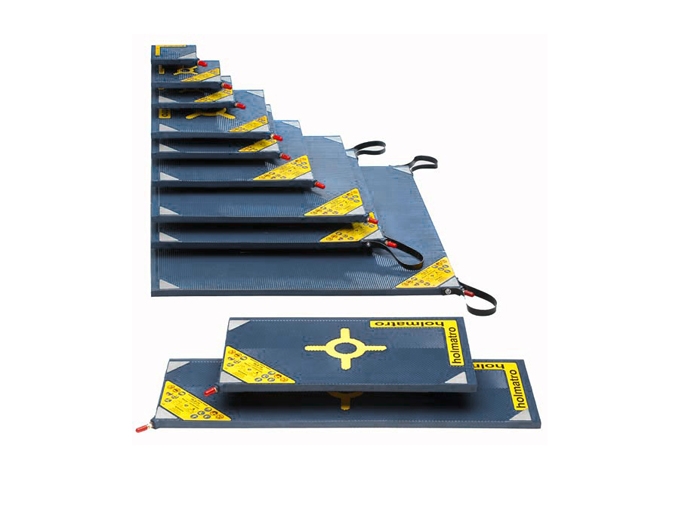

Пневматические подъемные подушки высокого давления

№ заказа Наименование
Макс. грузоподъем. (при 0,8 МПа)
кН
Макс. выс. подъема
мм
Размер
мм
Толщина
мм
Вес
кг
12-4290 Пневмоподушка HLB 29 300 348 611 x 611 25 9,8
12-4320 Пневмоподушка HLB 32 320 380 658 x 658 25 13
12-4400 Пневмоподушка HLB 40 400 405 714 x 714 25 15,1
12-4670 Пневмоподушка HLB 67 670 520 908 x 908 25 23,5

Компрессоры

№ заказа Наименование
Раб. давление
МПа
Производительность
м3/мин
Размер
L x B x H (мм)
Рабочий вес
кг
12-1010-1

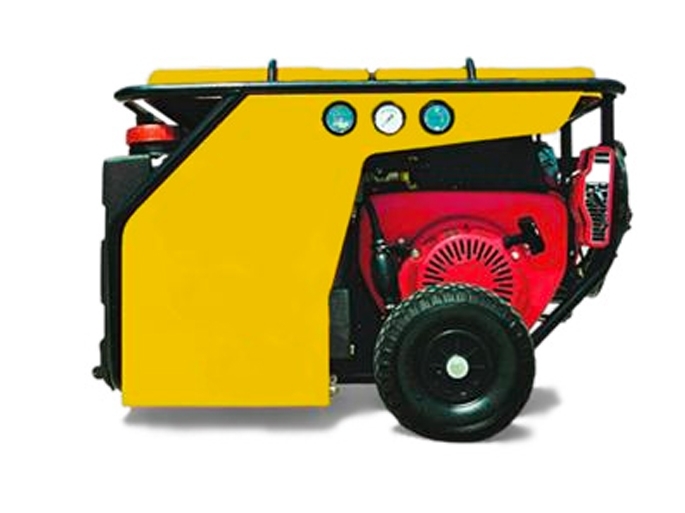

Компрессор с бензиновым двигателем
0,7 1,4 960 x 700 x 630 160
12-1010-2
Компрессор с электродвигателем
0,8 0,37 1.190 x 500 x 840 80

Принадлежности

№ заказа Наименование

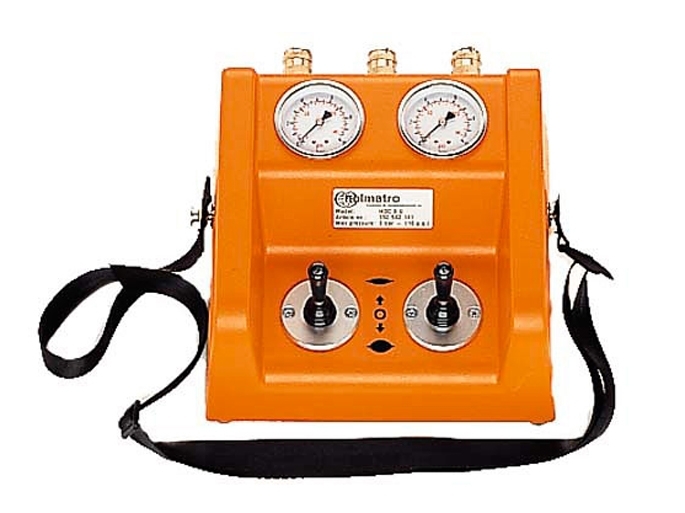

12-1002 Пульт управления

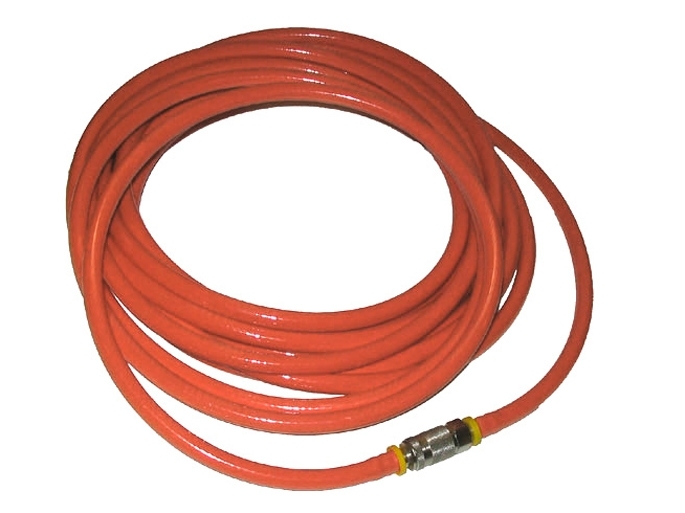

12-1100B Воздушный шланг (синий), 10м
12-1100R Воздушный шланг (красный), 10м
12-1100Y Воздушный шланг (желтый), 10м

На железных дорогах могут возникнуть ситуации, при которых необходима пневмоподушка HLB для поднятия вагона. К таким ситуациям относятся сход состава с рельсов, низкий подъем или проведение спасательных операций. Оборудование оснащено переносным компрессором, благодаря которому обеспечивается подъем на необходимую высоту, а также неограниченный доступ сжатого воздуха.

Основы работы подъемных подушек

Основной принцип работы оборудования заключается в подъеме тяжелых грузов подверженных деформации и требующих бережного обращения. Подъемные пневмоподушки разворачиваются в среднем на высоту от 30 до 50 см и имеют грузоподъемность до 600 кг.

Они устанавливаются сбоку вагона таким образом, чтобы центр тяжести груза находился между ними. Такое размещение позволяет совершить равномерный подъем по всей длине без повреждений и деформаций. По бокам оборудования вшиты ремни из прочного материала, для легкости перемещения, установки и контроля смещения подушки при подъеме груза. Если высоты подъема недостаточно можно использовать два устройства, располагая их, друг на друге, а благодаря разным размерам, можно регулировать и контролировать точку давления.

Материал, из которого изготовлены подушки, имеет рельефную поверхность. Таким образом, обеспечивается наилучшее сцепление с поднимаемым грузом, а площадь контакта остается неизменной.

Благодаря небольшой толщине подушки в сжатом состоянии, ее можно разместить даже в труднодоступных местах. Такая конструкция позволяет избежать применения домкратов и обеспечивает работу даже в сложных условиях рельефа.

Комплектация

Подъемные подушки Hegenscheidt немецкого производства имеют в оснащении компрессоры, для их накачивания. Они могут быть двух видов.

  1. С бензиновым двигателем. Этот вид имеет производительность 1,4 кубометра воздуха в минуту. Рабочее давление составляет 0,7 МПа
  2. С электрическим двигателем. При использовании такого компрессора подача воздуха происходит при скорости 0,37 кубометра в минуту, а рабочее давление составляет 0,8 МПа. Несомненным плюсом этого вида является его небольшой вес, что составляет 80 кг.

Весь модельный ряд включает в себя четыре основных размера:

  • 611 х 611 мм с грузоподъемностью до 300 кг;
  • 658 х 658 мм с подъемом груза до 320 кг;
  • 714 х 714 мм с максимальным весом для подъема 400 кг;
  • подушка с размерами 908 х 908 мм, способная выдержать вес в 670 кг.

Для использования оборудования необходимы воздушные шланги для накачки и пульт управления. Их длина составляет 10 метров, что позволяет поместить компрессор на удалении от поднимаемого объекта. При работе с несколькими подушками для наибольшего удобства, выпускаются шланги в трех вариантах цвета:

  • синий;
  • красный;
  • желтый.

Такое отличие позволяет совершать подкачку определенного устройства, без риска ее перепутать. Пульт управления обеспечивает точную регулировку подачи воздуха. Эти детали дают возможность максимально обезопасить оператора и совершать четкие действия при работе с тяжелым грузом.

Где купить оборудование

В нашей компании «Новые технологии» вы можете осуществить заказ или покупку подъемного оборудования для железнодорожного транспорта.

Пневмоподушка HLB поможет в осуществлении ремонтно-спасательных работах на подвижных составах и локомотивах. Мы обеспечиваем поставку оборудования зарубежного и отечественного производства. Вся техника проходит жесткий контроль качества и является надежным помощником при работах на железнодорожных путях.

Если у вас есть вопросы по способам оплаты, оформлению заказа и доставки товара, можно подойти к нам в офис или позвонить по телефону. Все необходимые данные указаны на сайте в разделе «Контакты».
