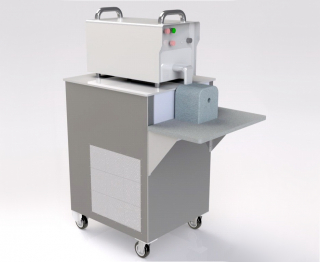

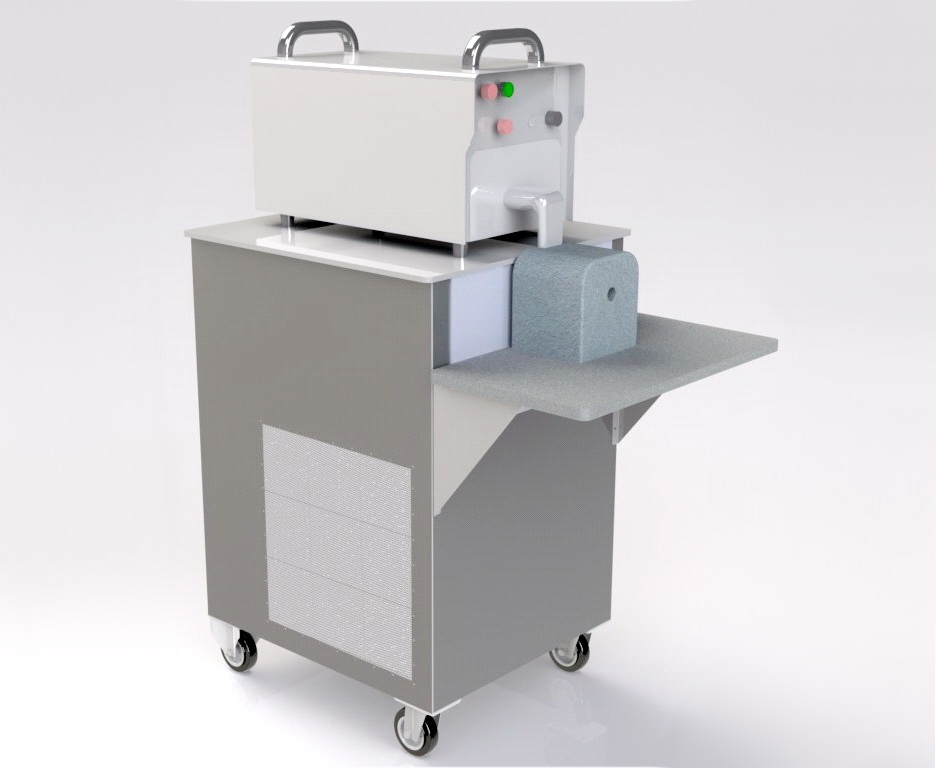

Устройство нагрева заклепок УНЗ 15/ВО, УНЗ 30/ВО

Запросить цену

Устройство нагрева  заклепок при ремонте подвижного состава  примерняется при работе со стальными заклепками  диаметром от 12 до 32 мм

Преимущества устройства нагрева заклепок

  • Максимально быстро (оптимально) производить нагрев заклепок

В зависимости от интенсивности монтажа на предприятии наши клиенты УНЗ могут укомплектовать установками индукционного нагрева мощностью от 15 до 30 кВт, и индуктором который позволяет нагревать одну либо одновременно две заготовки. Тем самым подобрать для именно то оптимальное техническое решение.

  • Экономично производить нагрев

Конструкция индуктора подобрана таким образом, что его КПД при нагреве достигает 90%, что является довольно высоким показателем.

  • Нагревать заклепки в непосредственной близости от места монтажа

Устройство установлено на колеса и его легко одному человеку перекатить в удобное для нагрева место. Нет необходимости нести нагретую заклепку к месту монтажа.

Так как при высокой температуре 1100-1200С наиболее интенсивно происходит остывание, следовательно, сокращая расстояние от места монтажа до места нагрева можно добиться существенной экономии электроэнергии.

  • Нагревать ту часть заклепки, которая будет деформироваться

Устройство нагрева заклепок позволяет устанавливать заклепку в индуктор на любую глубину, тем самым регулировать зону нагрева заклепки и экономить электроэнергию.

  • Автоматически производить выгрузку заклепки из индуктора

После нагрева заклепки (время нагрева определяется таймером), производиться ее выгрузка в лоток, либо на термостойкий стол. Автоматическая выгрузка позволяет работнику оперативно загрузить новую заклепку в индуктор и производить монтаж нагретой. Работнику не приходится караулить момент окончания нагрева. Данная операция значительно повышает производительность труда.

  • Регулировать время нагрева и мощность

Температура нагрева заклепки зависит от времени нагрева и мощности, эти два параметра можно изменить с помощью удобного пользовательского интерфейса установки индукционного нагрева. Время нагрева при использовании функции «Таймер» от 1 до 9999сек, мощность от 0,5кВт до максимума. В случае малой пропускной способности электросети возможно ограничить величину максимальной мощности на допустимом уровне, и увеличить время нагрева.

  • Запуск таймера одним нажатием кнопки

Запуск нагрева с помощью однократного нажатия кнопки типа "Гриб" расположенной на столе справа от установки индукционного нагрева.

Алгоритм нагрева заклепок

  1. Оператор устанавливает заклепку в индуктор, футерованный жаростойким бетоном, на глубину необходимую для нагрева.
  2. Нажимает кнопку «Нагрев» расположенную на столе.
  3. Запускается нагрев в течении заданного времени.
  4. По окончании времени нагрева, выключается нагрев и выдается сигнал на выгрузку заклепки.
  5. Пневматический механизм выталкивает заготовку из индуктора.
  6. Оператор загружает новую заготовку.
Модель
УНЗ 15/ВО
УНЗ 30/ВО
Питающее напряжение
380/220В +10/-15%,  50 ± 1 Гц
Максимальная потребляемая мощность, не более
 17 кВт
 33 кВт
Масса с пустым баком, не более
 72 кг
 78 кг
Масса с заполненным баком, не более
 122 кг
 128 кг
Габариты, ДхШхВ
1080х600х1360
Нагреваемые детали
Допустимые размеры
от Ø12мм до Ø32мм, длинна до 120мм
от Ø12мм до Ø32мм, длинна до 120мм
Время нагрева до 1200°С


Ø16 длина 50мм, не более
 18 сек
 18 сек
Ø22 длина до 100мм, не более
 40 сек
 25 сек
Ø32 длина до 100мм, не более
 80 сек
 40 сек
Индукционное оборудование
Установка индукционного нагрева
 IHM 15-8-50
 IHM 30-8-50
Максимальная выходная мощность
 30 кВт
 30 кВт
Максимальная потребляемая мощность, не более
 16 кВт
 32 кВт
Станция автономного охлаждения
Объем бака
 60 литров
 60 литров
Мощность насоса
 370 Вт
 370 Вт
Мощность электровентилятора
 34 Вт
 34 Вт
Устройство выгрузки заготовок
Давление воздуха
 6-10 атм.
 6-10 атм.
Расход воздуха, не более
 0,7 л/мин
 0,7 л/мин



Инфопроспект (pdf)
