Назначение
Установка УСПА-1- предназначена для демонтажа поглощающих аппаратов железнодорожных вагонов с целью проведения их технической экспертизы и ремонта. УСПА-1позволяет выполнять монтаж и демонтаж как пружинно-фрикционных, так и эластомерных аппаратов (класса ОТ Т0 ДО ТЗ) с максимальной энергоемкостью до 200 кДж.
УСПА-1 незаменима при работе в вагоноремонтных депо.
Комплектация установки для смены поглощающего аппарата ЖД
Комплектуется установка:
- Подъемник универсальный;
- Гидроцилиндр;
- Насосная станция (пневаматическая);
- Гидрораспределитель;
- Приспособление для снятия поглощающего аппарата ППА-3 (данное приспособление устанавливают в поглощающем аппарате по диагонали до упора, а затем проворачивают до горизонтального положения проушин, которые упираются в пазы тягового хомута автосцепки);
- Пневматический гайковерт.
Установка для смены поглощающего аппарата подвижного состава УСПА-1 комплектуется приспособлением для демонтажа поглощающего аппарата (ППА-3) и пневматическим гайковертом.
Привод ППА-3 осуществляется от пневмогидроусилителя установки при переключении золотника гидрораспределителя в соответствующую позицию. Гайковерт работает от пневматической сети депо при переключении на пневмогидроусилителе крана подачи сжатого воздуха. Такое конструктивное решение исключает несанкционированное опускание поворотного стола, что повышает безопасность проведения работ.

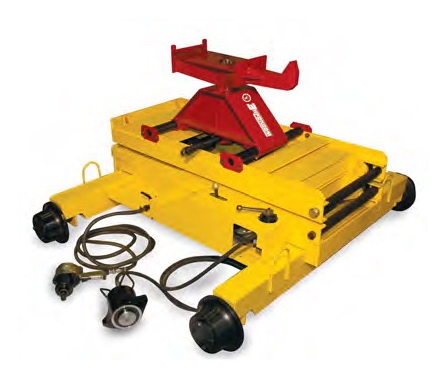

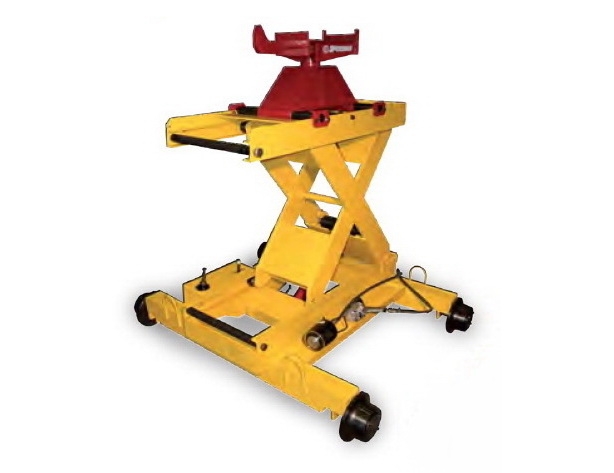

Входящий в комплектацию УСПА-1 подъемник представляет собой передвигаемую по рельсам тележку, которая позволяет с помощью гидроцилиндра регулировать высоту монтажного стола.
Особенности установки для снятия и установки поглощающих аппаратов УСПА-1
Основным преимуществом установки является большой ход штока (50 мм) и толкающее усилие (46 тс) приспособления для снятия поглощающего аппарата ППА-3, что позволяет беспрепятственно снимать аппараты.
Выполнение требований по эксплуатации и надежность устройства обеспечивают безопасность работы с ним. Установкой УСПА-1 может управлять всего один специалист.
Технические параметры
|
Тип привода
|
Пневмогидравлический
|
|---|---|
|
Параметры питающей пневмосети:
|
|
|
Давление мПа
|
0,5…0,6
|
|
Номинальный расход воздуха, м3/мин
|
3,4
|
| Давление в гидросистеме, мПа |
63-70
|
|
Расход рабочей жидкости, л/мин
|
1,5
|
|
Усилие гидроцилиндра подъема пантографа, тс
|
11,3
|
|
Номинальная грузоподъемность, кгс
|
565
|
|
Высота подъема, мм
|
800
|
|
Усилие выжимного цилиндра ППАЗ, тс
|
46
|
|
Среднее время смены поглощающего аппарата, мин:
|
|
|
Фрикционного аппарата
|
2,0
|
|
Эластомерного аппарата
|
3,5
|
|
Габариты (д х ш х в), мм
|
1400 х 1658 х 916-1720
|
|
Масса, кг
|
520
|
