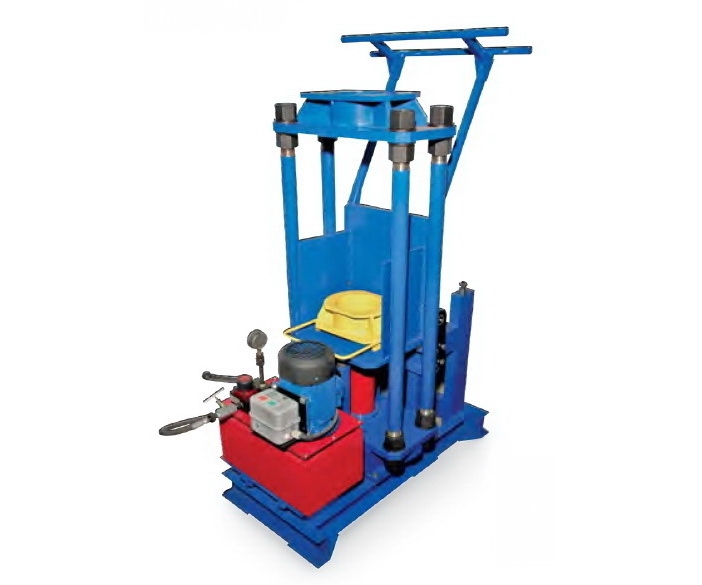

Установка для сборки и разборки пружинно-фрикционных поглощающих аппаратов грузовых вагонов УРПФА-1У

Запросить цену

Установка УРПФА-1У - предназначена для сборки и разборки поглощающих пружинно-фрикционных аппаратов (Ш-1-ТМ, Ш-2-Т, Ш-2В-90, ПМК-110А) автосцепок грузовых вагонов для последующего осмотра и ремонта.

Основная задача поглощающего аппарата – это амортизация динамических продольных сил, действующих на подвижной состав в эксплуатации передаваемых через автосцепку на упоры и хребтовую балку.

Для работы c поглащающими аппаратами различного диаметра установка УРПФА-1У комплектуется двумя видами оправок.

Комплектация установки для сборки и разборки поглощающих аппаратов

Основными частями установки являются:

  • Рама;
  • Поворотный приемный стол;
  • Тумба пресса с установленным на ней гидроцилиндром с пружинным возвратом,
  • Верхняя траверса, закрепленная на тумбе посредством откидных тяг;
  • Рукоятка траверсы с установленным на ней механизмом стопорения откидных тяг;
  • Насосная станция, установленная на раме;
  • Двухпозиционный гидрораспределитель с ручным управлением;
  • Регулировочный кран в линии «напор».

Для работы c поглащающими аппаратами различного диаметра установка комплектуется двумя видами оправок.

Особенности установок  для сборки и разборки поглащающих пружинно-фрикционных аппаратов

Применение двухпозиционного гидрораспределителя, оптимальной гидросхемы с ручным управлением и регулировочного крана в линии «напор» - позволило исключить скачки давления при подаче и сбросе давления. Также установка для сборки и разборки поглощающих аппаратов жд УРПФА-1У может длительное время фиксировать поглощающий аппарат в сжатом состоянии при работах по его разборке-сборке.

Технические параметры

Параметры Значения
Номинальное усилие гидроцилиндра пресса, кН (тс) 350 (35)
Ход штока гидроцилиндра пресса, мм 150
Номинальное давление, МПа 65
Габариты, ДхШхВ, мм 1700х655х1380
Вес, кг 448
