Назначение

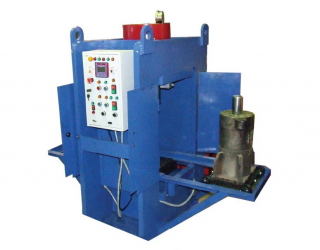

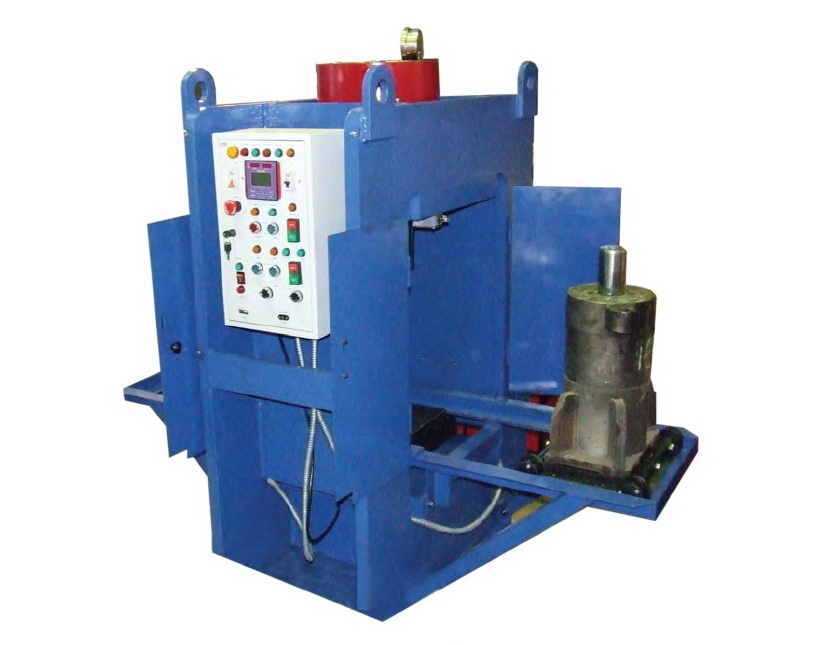

Стенд СИ-2500 ЭПА – предназначен для автоматического испытания, измерения, обработки и регистрации результатов* эластомерных поглощающих аппаратов автосцепок классов АПЭ-120И.500, АПЭ-95-УВЗ, с целью определения параметров статистических силовых характеристик работы в соответствии заявленным условиям испытания.
Стенд выполняет следующие операции: доставка испытываемого изделия в рабочую зону, подъем и опускание опоры, прокачку испытуемого изделия, а также вести запись (историю) диаграммы статистической силовой характеристики.
* Регистрация результатов происходит согласно методике СТ ССФЖТ ЦВ-ЦЛ 09.04.99 с предоставлением их в виде протокола и диаграммы «перемещение-нагрузка».
Комплектация стенда для испытания поглощающих аппаратов жд
Стенд комплектуется из:
- Гидравлического пресса (гидропресс). Пресс оборудован блоком управления хода штока силового гидроцилиндра. Измерение хода штока силового гидроцилиндра осуществляется преобразователем линейных перемещений, закрепленного на раме гидропресса.
- Системы, осуществляющая обработку, регистрацию и визуализацию информации, а также управление стендом;
- Маслостанции, номинального давления 32 МПа;
- Пульт управления расположен на прессе, включающий в себя КИП и панель управления, на которой установлены элементы контроля и сигнализации.
Особенности стенда для испытаний ЭПА
Технические достоинства стенда:
- Высокоточный гидравлический привод позволяет производить заданные параметры нагружения испытываемого поглощающего аппарата;
- Система управления на базе цифрового контроллера, датчиков давления обеспечивает оптимальные функции по управлению всего испытания и обработке полученных результатов;
- Точность позиционирования опорной плиты и высокая жесткость нагружающего устройства обеспечивают достоверность результатов испытаний (при многократном повторении).
Технические параметры стенда для испытания поглощающих аппаратов автосцепок
|
Параметр |
Значение |
|---|---|
|
ПНоминальное усилие, кН (тс) |
2450 (250) |
|
Диапазон измерения нагрузки, тс |
0 - 250 |
|
Пределы допускаемой погрешности измерения нагрузки в диапазоне измерения, % от измеряемой величины, не более |
1,5 |
|
Ход штока, мм |
200 |
|
Диапазон измерения перемещения поршня, мм |
0 - 130 |
|
Пределы допускаемой погрешности измерения перемещений в диапазоне измерения, мм, не более |
0,5 |
|
Габаритные размеры стенда (без насосной станции), max, мм |
|
|
длина |
1840 |
|
ширина |
1103 |
|
высота |
1637 |
|
Масса (без насосной станции), кг |
1760 |
Стенд относится к обязательному техническому оборудованию, предназначенному для проведения ремонтных работ в депо и для капремонта вагонов подвижного состава, которые предназначены для перевозки грузов разного назначения.
