Стенд-кантователь для дефектоскопии тяговых хомутов КД-ТХ

Запросить цену

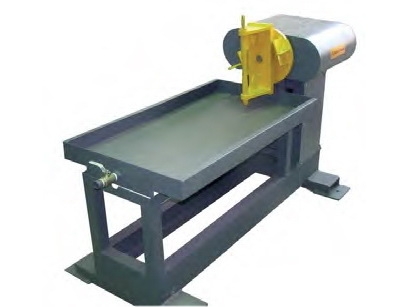

Стенд кантователь кд-тх – вспомогательное устройство для выполнения операций неразрушающего контроля (дефектоскопии) методом магнитно-порошкового контроля. Аппарат предназначен для поворота тяговых хомутов, которые тяжело перемещать в нужное положение на стенде вручную из-за их габаритов:

  • размер 952x363x202 мм;
  • вес 102 кг.

Для размещения образцов на поверхности применяются погрузочно-разгрузочные устройства.

Строение

Конструкция стенда позволяет получить доступ при проведении дефектоскопии вдоль всей продольной оси включая корпус и хвостовик тягового хомута.

Агрегат включает следующие специальные запчасти:

  • кантователь, при помощи которого проводится ремонт тяговых хомутов;
  • ванну, служащую для сбора магнитного порошка.

Вращение кантователя проводится при помощи электропривода.

Проведение дефектоскопии

Процедура магнитно-порошкового контроля с целью выявления поверхностных и внутренних дефектов проводится с использованием:

  • магнитного порошка;
  • намагничивающего устройства.

Стенд для дефектоскопии тяговых хомутов, совместно с подъемно-транспортными механизмами, обеспечивает проведение проверки в соответствии с ГОСТ 22703-2012. Детали литые сцепных и автосцепных устройств железнодорожного подвижного состава.

На предварительно очищенный проволочной щеткой и ветошью хомут, размещенный на стенде, напыляется сухим способом магнитный порошок с помощью распылителя с сеткой из немагнитного материала. Зоны для нанесения:

  • тяговые полосы;
  • соединительные планки;
  • переходы от ушек для болтов к тяговой полосе (далее ТП);
  • переходы от приливов отверстия для клина к ТП;
  • переходы от соединительных планок к ТП;
  • переходы от задней опорной части к ТП.

Затем деталь подвергается действию намагничивающего устройства (переносного или стационарного). Визуальный осмотр расположения частиц указывает на наличие дефектов и позволяет оценить пригодность образца к дальнейшему использованию.

Требования к расположению

Стенд для тяговых хомутов должен располагаться в месте, аттестованном согласно условиям труда в соответствии с требованиями национальных стандартов:

  • с освещенностью не менее 1000 лк;
  • с подведенным питанием для электроприборов, включающим контур заземления;
  • вдали от места работ, предполагающих образование вибраций;
  • вдали от источников слепящего света (сварка, люминесцентные лампы).
  • Переносные светильники, используемые для визуального контроля должны комплектоваться непрозрачным отражателем и защитным экраном.

ООО «Новые технологии» предлагает купить стенд-кантователь для дефектоскопии хомутов и другое железнодорожное оборудование для ремонта и технического обслуживания в Санкт-Петербурге. Оставьте заявку через форму обратной связи или обратитесь по телефонам либо адресам электронной почты, указанным на сайте.

Технические параметры стенда поворота тяговых хомутов во время проведения дефектоскопии

Модель Мощность
привода
вращения, кВт
Электропитание об/мин Давление воздуха
в системе зажима,
кг/см2
Габаритные
размеры
(LхВхН), мм
Напря-
жение, В
Частота, Гц
КД-ТХ 0,37 380 50 10 4-6 1500 750 1110
