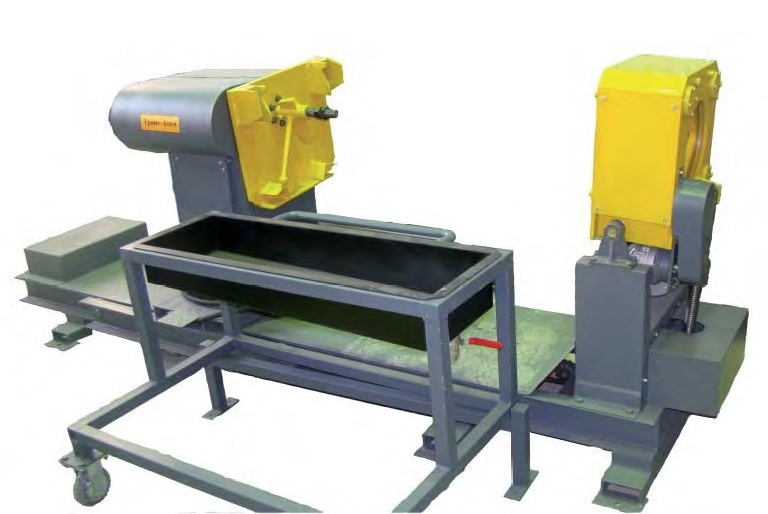

Стенд-кантователь для корпуса автосцепки КД-КА - предназначен для поворота автосцепки во время проведения ее дефектоскопии. Стенд поворачивает автосцепку на 360 градусов, позволяя персоналу оценить различные дефекты в результате эксплуатации железнодорожного оборудования.
Комплектация
Кантователь для дефектоскопии корпуса автосцепки состоит из:
Кантователь для разборки – сборки автосцепок;
- Подвижной стойки;
- Механизма перемещения;
- Передвижной ванны, предназначенной для сбора магнитного порошка.
Благодаря конструкции кантователя, округлые детали могут передвигаться по рабочей зоне намагничивающих аппаратов. Также кантователь может передвигать намагничивающие устройства вдоль больших деталей, имеющих удлиненную форму, эти части располагаются на призматических опорах стола.
Технические параметры стенда для дефектоскопии автосцепки
| Параметр | Значение | |||
|---|---|---|---|---|
|
Кантователь
для разборки сборки автосцепок |
Грузоподъемность, тс
|
0,2
|
||
|
Угол наклона, град
|
45
|
|||
|
Угол поворота, град
|
360
|
|||
|
Электродвигатель
|
4А63; 0,37кВт;
|
|||
|
Электропитание, в/Гц
|
380/50
|
|||
|
Масса автосцепки, кг
|
197
|
|||
|
Температура окружающей среды при эксплуатации кантователя должна быть в пределах, ˚С
|
от 0 до +40
|
|||
|
Габаритные размеры (LхВхН), мм
|
725х655х1150
|
|||
|
Масса кантователя, кг
|
200
|
|||
|
Стойка
подвижная |
Мощность привода вращения, квт
|
0,37
|
||
|
Время полного оборота установочной плиты, сек
|
6
|
|||
|
Рабочее давление воздуха пневмокамер, кг/см2
|
4-6
|
|||
|
Усилие зажима на штоке, кг
|
1000-1500
|
|||
|
Механизм
перемещения |
Электрический двигатель
|
Мощность, кВт
|
0,37
|
|
|
Частота вращения
|
1310
|
|||
|
Длина перемещения, мм
|
1800
|
|||
