Устройство для правки крыши вагонов-хопперов УПК-ВХ

Запросить цену

Устройство УПК-ВХ – предназначено для правки поврежденных крыш вагонов-хопперов в ходе выгрузки грузов всех типов при производстве ремонтно-восстановительных работ подвижного состава железных дорог. Устройство позволяет оперативно производить выправку вогнутых крыш как в вагоноремонтных депо, так и непосредственно на месте выгрузки в составе поезда.



Устройство исправляет изгиб или поврежденную крышу вагона в сторону противоположному его прогибу от силы веса.

Комплектация устройства для правки крыши жд

Устройство для правки крыши вагонов-хопперов УПК-ВХ состоит из двух частей, верхней и нижней секции включающие в себя: специальное опорное устройство, силовой гидроцилиндр, винтовой домкрат и плавающую опору (обе секции соединены с помощью резьбы, благодаря чему устройство является разъемным, позволяя изменять необходимую высоту устройства для правки крыши вагона). Верхняя секция представляет шаровою опору, нижняя секция имеет откидные ручки, к которым закреплен гидравлический домкрат.

Ручки имеют два варианта положения: транспортное (для ручного переноса к месту работы) и рабочее.

Источником гидравлической энергии, в зависимости от вида комплектации может быть: ручной гидравлический насос и мобильная гидравлическая насосная станция с электроприводом и комплектом РВД.

Принцип работы

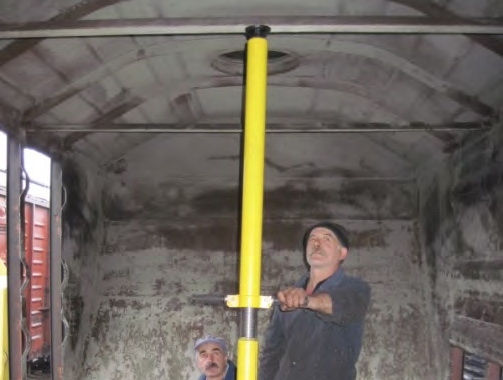

Перед началом работы устройство для правки крыши вагонов УПК-ВХ доставляется персоналом в транспортном положении. В ходе работы по правки крыш вагонов-хопперов устройство устанавливаю в точку прогиба, после этого подают давления с помощью источника гидравлической энергии для исправления поврежденной крыши вагона.

Технические параметры

Параметр Значение
Ход гидроцилиндра, мм 250
Ход винтового домкрата, мм 150
Высота силовой стойки мин., мм 2050
Угол разворота опоры, град 90°
Усилие номинальное, тс 3
Давление, МПа 70
Масса, кг 20
