Лебедка для заслонок тепловоза ТЭП70 – предназначена для открытия и закрытия жалюзи на локомотивах серии ТЭП70. Изделие выполнено в климатическом исполнении У категории размещения 3 по ГОСТ 151150 и разработано по чертежам ТЭП70.10.85.044 РЭ.
Лебедка выполняется двух модификаций, правого и левого исполнения.
Состав устройства

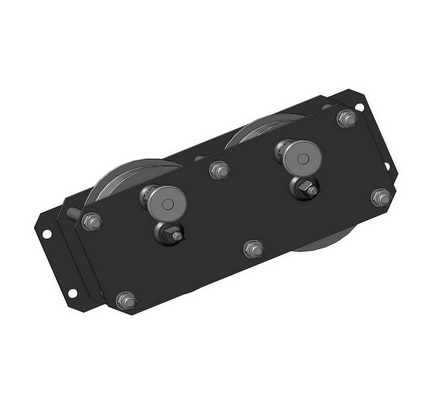

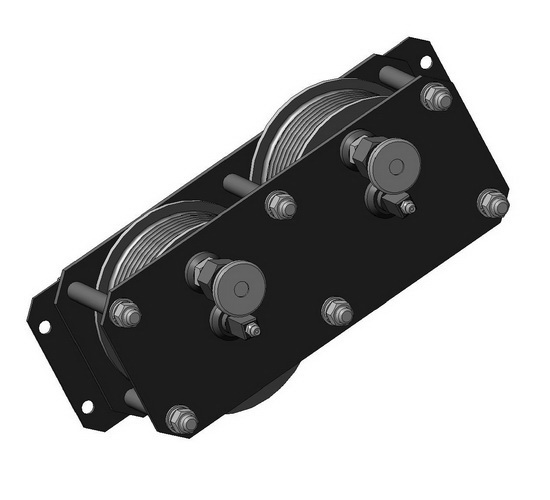

Лебедка для открытия и закрытия жалюзи тепловоза ТЭП70 состоит из двух боковин с установленными между ними барабанами, имеющие валы с квадратом, для передачи вращения который указан на рисунке 1.

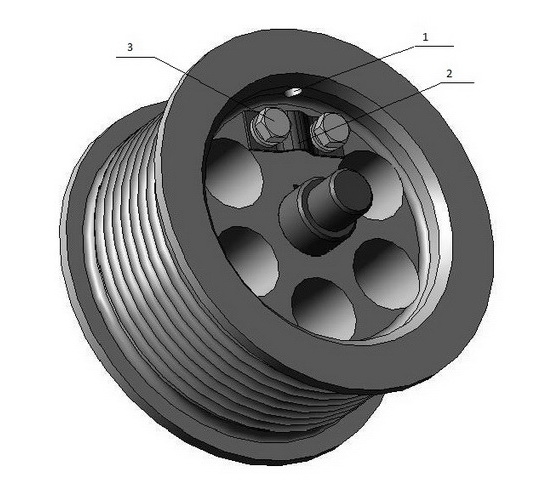

Трос крепится к приводу, как показано на рисунке 2. Затем трос заводят в отверстие (об. 1) барабана, под скобу (об. 2) и зажимают с помощью болтов.
| Рис.1 | Рис.2 |
 |
 |
Принцип работы лебедки для тепловоза ТЭП70
Лебедочный трос крепится одним концом к поднимаемой жалюзи, вторым – концом к барабану лебедки. Вращение ручки приводит к наматыванию троса в канавки барабана, обеспечивая перемещение жалюзи.
Технические характеристики
| Параметр | Назначение |
|---|---|
| Допускаемая нагрузка, кг | 150 |
| Диаметр троса, мм | 5 |
| Диапазон температур окружающей среды, 0С | от минус 40 до +50 |
|
Габаритные размеры привода, мм
длина
ширина
высота
|
310
132 130 |
| Масса, кг |
6 |
