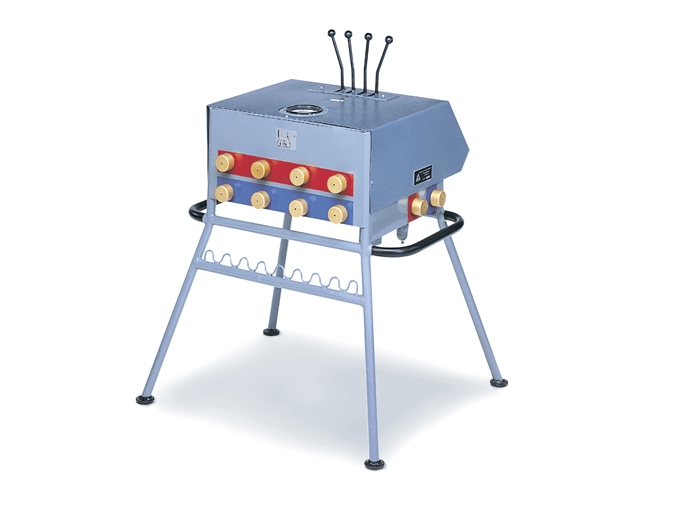

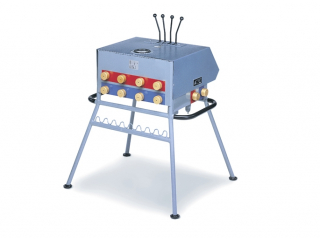

Модуль управления является центральным узлом системы, обеспечивающим управление и контроль всех процессов перемещения при установке состава на рельсы (подъем, опускание, сдвиг, тяга). Пульт управления подходит для подключения четырех – шести устройств-потребителей. Данное количество может быть увеличено путем применения распределителей (стр. 24). Подсоединение устройств-потребителей осуществляется путем применения шланговой пары (стр. 24). Клапан управления и все остальные компоненты гидравлики защищены прочным кожухом (со встроенным накопителем).
Характеристика модуля управления hegenscheidt для установки состава жд на рельсы
№ заказа |
Колич. подсоенин. гидр. компонентов
|
Длина мм |
Шир. мм |
Выс. мм |
Вес кг |
|
---|---|---|---|---|---|---|
4-рычажн. пульт управления | 03-1004 | 4 | 806 | 706 | 965 | 47 |
6-рычажный пульт управления | 03-1006 | 6 | 1046 | 706 | 965 | 55 |
