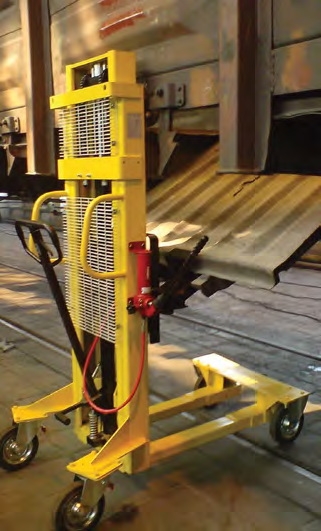

Установка для снятия и постановки крышек люков полувагонов УСПЛ-1

Запросить цену

Установка УСПЛ-1– применяется при съеме и постановки крышек разгрузочных люков полувагонов при проведении ремонта в депо.

Полувагоны используются наиболее интенсивно и составляют большую часть грузового вагонного парка транспортной компании. Полувагон не имеет крыши, а пол его составлен из разгрузочных люков.





Особенности установки УСПЛ-1

1. Мобильная установка. Установка для снятия и постановки крышек люков полувагонов УСПЛ-1 не имеет дополнительных приводов, позволяя персоналу депо монтаж и демонтаж полувагонов без дополнительных устройств.

2. Транспортировка. УСАЛ-1 может транспортировать люки к месту проведения ремонта, как в цеховых условиях, так и на открытых площадках. Так же в процессе эксплуатации установки отпала необходимость использования подъёмного крана при снятии и установке люков.

Комплектация установки УСПЛ-1

В перечень состава установки входит:  каркасная рама на колесах, каретка с поворотными вилами, гидравлический ручной насос и гидроцилиндр для поворота вил.

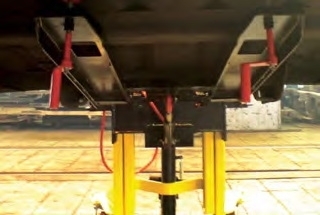

Принцип работы установки для снятия и постановки крышек люков жд

Персонал депо при установки смены люка полувагона, включая настройку самой установки, тратит максимум на операцию от 2-3 минут.

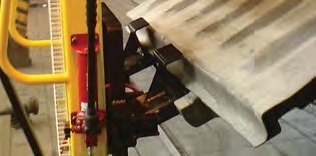

Операция постановки крышки люка полувагона осуществляется в следующей последовательности:

1. На месте правки устанавливают крышку люка на вилы установки;

2. Далее, заворачивают кран на ручном гидравлическом насосе, и качанием рукоятки на установке производится наклон вил - углом 35°;

3. Далее, крышку люка транспортируют к месту установки, а именно к вагону;

4. Далее, качанием рукоятки/педали привода встроенного гидравлического насоса поднимаю вилы, обеспечивающие свободную подачу крышки люка над упорами к шарнирным креплениям;

5. Далее, устанавливают оси крепления крышки люка, опускают вилы в нижнее положение и выводят установку из под вагона.

Технические параметры установки для снятия и постановки крышек разгрузочных люков жд

Параметры Значение
Высота подъема вил, мм 2500
Высота вил в нижнем положении, мм 300
Ширина захвата вил, мм 700
Длина погрузочной площадки вил, мм 940
Угол наклона вил от -5° до +35°
Максимальное давление в гидросистеме, МПа 25 25
Рабочая жидкость ВМГЗ; МГЕ-4А; МГЕ-10А
Гидронасос наклона вил НРГ-7004
Гидроцилиндр наклона ЦБХ-40Х25/110
Диапазон температур окружающей среды, °С от -10 до +40
Габаритные размеры (ДхШхВ), мм 1660х870х1850
Масса, кг 300
